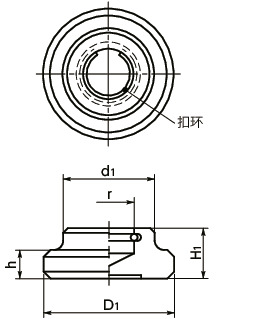

形状図
尺寸・CAD
单位 : mm
| 型号 | 适用的无头螺丝 | D1 | d1 | r | H1 | h | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| STP-12 | SGT-M6 | 12 | 10 | 4.6 | 7 | 2.5 | 4 | CAD | 请求报价 |
| STP-16 | SGT-M8 | 16 | 12 | 6.1 | 9 | 4 | 9 | CAD | 请求报价 |
| STP-20 | SGT-M10・SGT-M12 | 20 | 15 | 8.1 | 11 | 5 | 17 | CAD | 请求报价 |
| STP-25 | SGT-M10・SGT-M12 | 25 | 18 | 8.1 | 13 | 6 | 33 | CAD | 请求报价 |
| STP-32 | SGT-M16 | 32 | 22 | 12.1 | 15 | 7 | 59 | CAD | 请求报价 |
| STP-40 | SGT-M20 | 40 | 28 | 15.6 | 16 | 9 | 105 | CAD | 请求报价 |
材质、表面处理
| STP | |
|---|---|
| 止推垫 | SUM22L、渗碳淬火 四氧化三铁保护膜（黑） |
特点
- 在工件表面倾斜等情况下使用非常有效。
- 止推垫相对于无头螺丝，最大可倾斜5°。
- 请另行购买无头螺丝SGT后配套使用。
- 也备有无头螺丝与止推垫配套的产品。SGT-STP
使用注意事项
请勿用锤子等敲入。强行组装可能会导致扣环损坏。无头螺丝与止推垫的安装方法
无头螺丝与止推垫以组装前的状态发货。请参考组装步骤，组装无头螺丝与止推垫之后再使用。

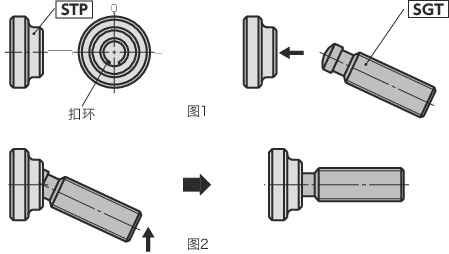

对准装在止推垫中的扣环的缝隙，如图1所示倾斜插入无头螺丝，然后如图2所示提起无头螺丝后压入。
用手即可组装。
