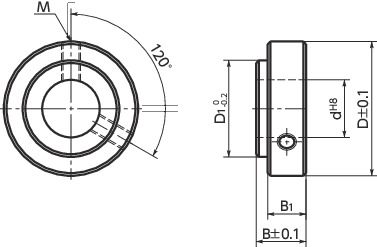

形状図
单位 : mm
| 型号 | d | B | B1 | D | D1 | M＊1 | 适用 轴承 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| NSC-5-7-SB | 5 | 7.5 | 5 | 11 | 7.2 | M3 | 695ZZ・605ZZ・625ZZ | 3 | CAD | 请求报价 |
●附带内六角止动螺丝。
＊1： 轴孔径φ5以下时为1处。
材质、表面处理
| NSC-SB | |
|---|---|
| 主体 | SUS304 |
| 内六角止动螺丝 | SUSXM7 |
特点

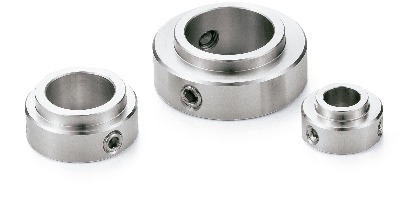

- 轴承固定用的固定轴环。
- 通过主体的凸部，仅按压轴承内圈即可固定。
- 最适用于难以在轴上固定扣环等情况下的轴承固定。
- 使用定位螺丝与轴连接。
