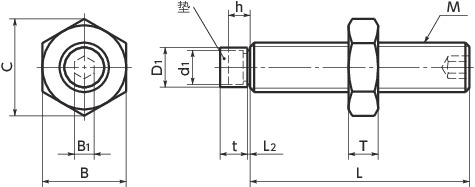

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | d1 | L | t | h | B | C（约） | B1 | T | L2 | D1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SUS-M6-15 | M6 | 1 | 2.6 | 15 | 4.5 | 3 | 10 | 11.5 | 3 | 3.6 | 0.5 | 4.8 | 5.6 | CAD | 请求报价 |
| SUS-M6-20 | M6 | 1 | 2.6 | 20 | 4.5 | 3 | 10 | 11.5 | 3 | 3.6 | 0.5 | 4.8 | 6.4 | CAD | 请求报价 |
| SUS-M6-25 | M6 | 1 | 2.6 | 25 | 4.5 | 3 | 10 | 11.5 | 3 | 3.6 | 0.5 | 4.8 | 7.1 | CAD | 请求报价 |
| SUS-M6-30 | M6 | 1 | 2.6 | 30 | 4.5 | 3 | 10 | 11.5 | 3 | 3.6 | 0.5 | 4.8 | 8 | CAD | 请求报价 |
| SUS-M6-35 | M6 | 1 | 2.6 | 35 | 4.5 | 3 | 10 | 11.5 | 3 | 3.6 | 0.5 | 4.8 | 8.7 | CAD | 请求报价 |
| SUS-M6-40 | M6 | 1 | 2.6 | 40 | 4.5 | 3 | 10 | 11.5 | 3 | 3.6 | 0.5 | 4.8 | 9.5 | CAD | 请求报价 |
| SUS-M6-50 | M6 | 1 | 2.6 | 50 | 4.5 | 3 | 10 | 11.5 | 3 | 3.6 | 0.5 | 4.8 | 11 | CAD | 请求报价 |
材质、表面处理
| SUS | |
|---|---|
| 螺纹部 | SCM435 镀镍 |
| 垫 | 聚醚聚氨酯（肖氏硬度A90）＊1 |
| 锁定螺母 | SS400 三价铬酸盐处理 |
＊1： 聚醚聚氨酯可能因黄变而发生颜色变化，但对性能没有影响。
特点
- 用于工件定位、挡块等用途。
- 垫为聚醚聚氨酯制。耐水性优良，在高湿度环境下也不易水解的材质。
- 聚氨酯可吸收冲击。
- 所有产品均附带锁定螺母。
