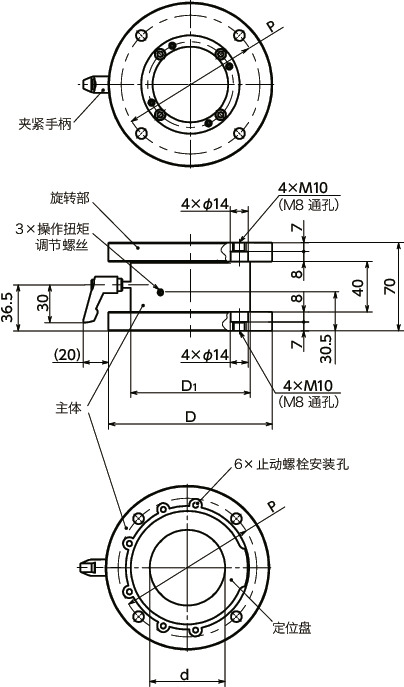

形状図
单位 : mm
| 型号 | D | D1 | d | P | 最大装载质量 (kg) |
容许力矩＊1 (N・m) |
保持扭矩＊2 (N・m) |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| DKSF-130-60 | 130 | 95 | 60 | 110 | 100 | 315 | 30 | 3130 | CAD | 请求报价 |
＊1： 对于从安装在旋转部或主体上的操作盘承受的偏载荷的容许值。
＊2： 保持扭矩是在未安装操作盘的状态下，以最大紧固力（3.9kN）紧固夹紧手柄时产生的参考最大保持扭矩。紧固强度不同，保持扭矩也会发生变化。
附带2个止动螺栓。
材质、表面处理
| DKSF | |
|---|---|
| 主体 | 铸铁 阳离子电镀（黑） |
| 旋转部 | 铸铁 阳离子电镀（黑） |
| 定位盘 | 铸铁 阳离子电镀（黑） |
| 夹紧手柄 | 锌压铸件 静电喷涂（亚光黑） |
| 操作扭矩调节螺丝 | 钢 四氧化三铁保护膜（黑）、尼龙熔敷（尼龙11） |
| 止动螺栓 M5×8 |
钢 四氧化三铁保护膜（黑） |
特点
- 固定、旋转机床等的操作盘的单元。
- DKSF1个单元有两种使用方法可供选择，一种是将操作盘安装在上面的支柱型，另一种是安装在下面的垂吊型。
- 旋转部和主体各自的法兰的安装孔无论从上面还是下面都可以安装。请根据要安装的机器、装置使用。
- 操作盘的配线可以从DKSF中央的孔穿过。
- 通过紧固夹紧手柄，可以锁定操作盘的旋转。
- 通过均匀地紧固3个操作扭矩调节螺丝，可以调整操作扭矩。
-
通过在DKSF底面的任意位置安装附带的止动螺栓，可以限制定位盘的旋转角度，并可以设定操作盘的旋转角度。
可以在45°到360°的范围内设定旋转角度。有关详细信息，请参阅“旋转角度设定表”。
使用注意事项
- 转动操作盘时，请慢慢转动，以免对止动螺栓造成较大的冲击。如果对止动螺栓施加较大的冲击，则止动螺栓可能会折断，从而无法限制操作盘的旋转角度。
- 转动操作盘时，请确保操作盘周围没有人。操作盘与人接触时，可能会导致人员受伤。
- 在不使用止动螺栓的情况下，操作盘的旋转不受限制。请注意避免配线扭曲。
- 请勿转动操作扭矩调节螺丝和止动螺栓以外的螺丝。否则，DKSF可能会损坏。
- 在搭载使用的操作盘时，请计算操作盘产生的力矩载荷并进行确认。如果操作盘产生的力矩载荷低于容许力矩值，则可以搭载。

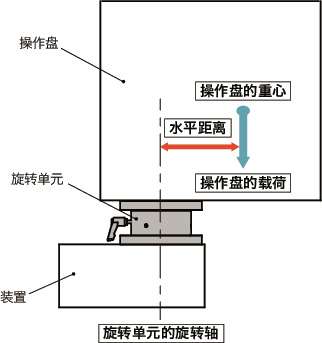

操作盘产生的力矩载荷计算例
＜条件＞操作盘质量：30kg
从旋转单元旋转轴到操作盘重心的水平距离：112mm
操作盘的载荷
＝操作盘质量×重力加速度
＝30kg×9.8
＝294N
操作盘产生的力矩载荷
＝从旋转单元旋转轴到操作盘重心的水平距离×操作盘的载荷
＝0.112m×294N
＝32.9N・m
例如，DKSF-115-45 的允许力矩为 200 N-m、
由于32.9N・m＜200N・m，因此可以搭载操作盘
耐久试验数据
＜DKSF-115-45的试验条件＞操作盘产生的力矩载荷：200 N・m
1个循环的动作：将操作盘旋转约60°，返回到原来的位置
试验循环次数：21000次
＜操作扭矩的变化*1＞
试验前：5.1 N・m
试验后：13.0 N・m
＜DKSF-130-60的试验条件＞
操作盘产生的力矩载荷：315 N・m
1个循环的动作：将操作盘旋转约60°，返回到原来的位置
试验循环次数：21000次
＜操作扭矩的变化*1＞
试验前：4.2 N・m
试验后：25.9 N・m
＊1： 操作扭矩是在操作扭矩调节螺丝处于自由状态下测得的值。

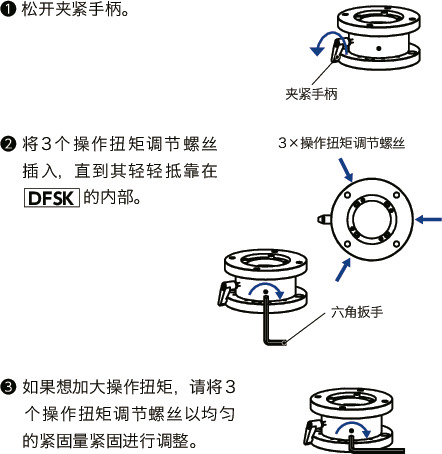

操作扭矩调整方法
反复使用会导致接触部磨损、操作扭矩降低。请定期调整操作扭矩。

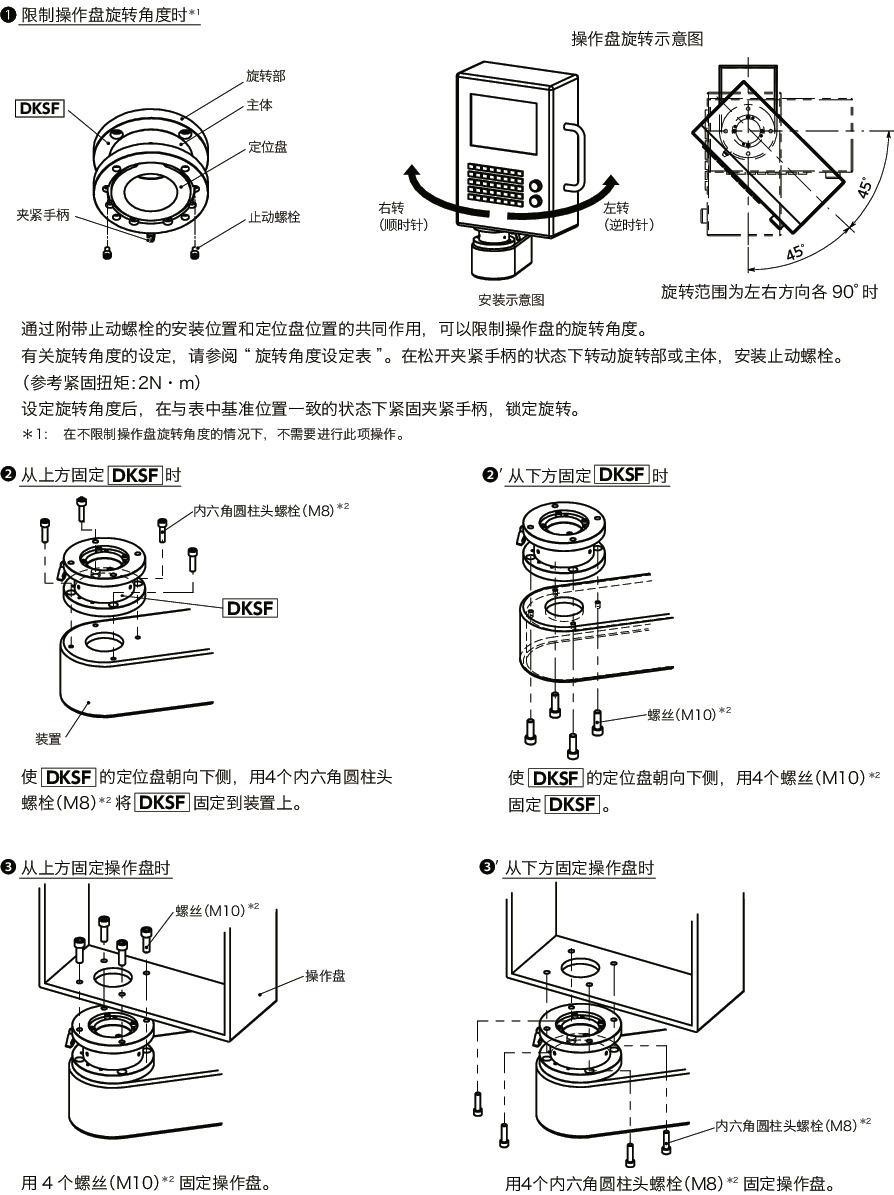

安装（用途：支柱型）
＊2： 不附带螺丝。

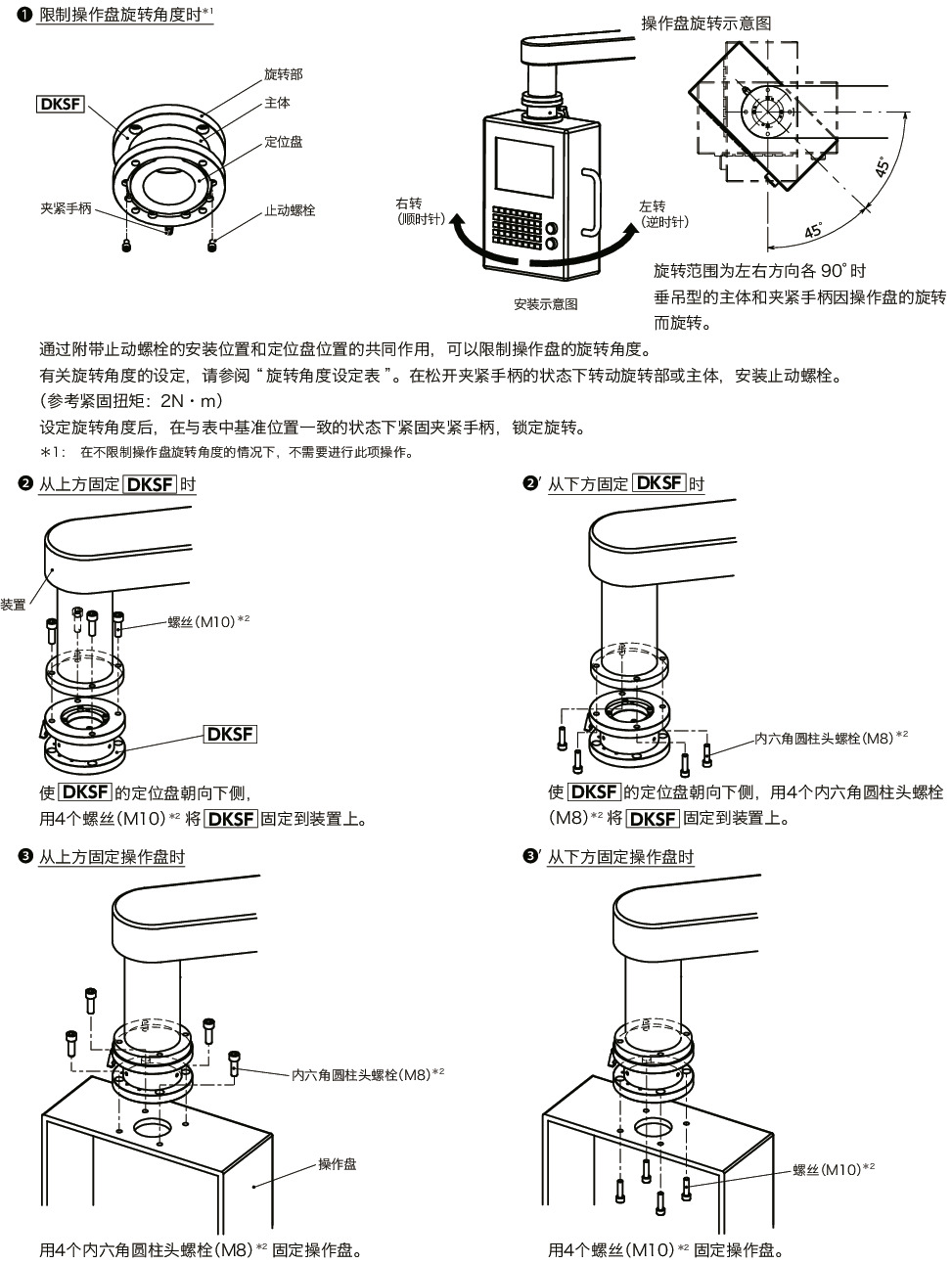

安装（用途：垂吊型）
＊2： 不附带螺丝。
