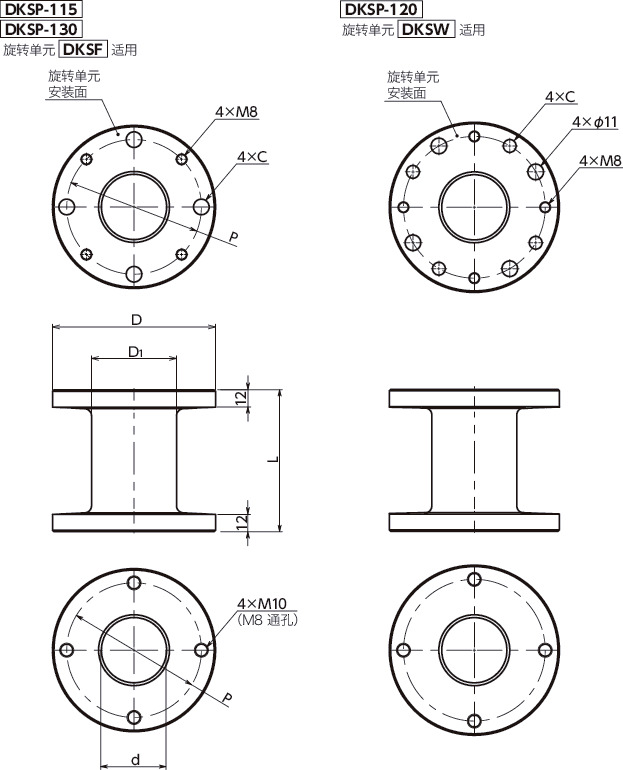

形状図
尺寸・CAD
单位 : mm
| 型号 | D | L | D1 | ｄ | P | C | 适用旋转单元 | 质量 （kg） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| DKSP-115-100 | 115 | 100 | 60 | 46 | 95 | 11 | DKSF-115-45 | 2.2 | CAD | 请求报价 |
| DKSP-115-200 | 115 | 200 | 60 | 46 | 95 | 11 | DKSF-115-45 | 3 | CAD | 请求报价 |
| DKSP-115-300 | 115 | 300 | 60 | 46 | 95 | 11 | DKSF-115-45 | 3.8 | CAD | 请求报价 |
| DKSP-130-100 | 130 | 100 | 75 | 61 | 110 | 11 | DKSF-130-60 | 2.6 | CAD | 请求报价 |
| DKSP-130-200 | 130 | 200 | 75 | 61 | 110 | 11 | DKSF-130-60 | 3.7 | CAD | 请求报价 |
| DKSP-130-300 | 130 | 300 | 75 | 61 | 110 | 11 | DKSF-130-60 | 4.8 | CAD | 请求报价 |
| DKSP-120-100 | 120 | 100 | 60 | 46 | 100 | 9 | DKSW-120-45-LD | 2.3 | CAD | 请求报价 |
| DKSP-120-200 | 120 | 200 | 60 | 46 | 100 | 9 | DKSW-120-45-LD | 3.1 | CAD | 请求报价 |
| DKSP-120-300 | 120 | 300 | 60 | 46 | 100 | 9 | DKSW-120-45-LD | 4 | CAD | 请求报价 |
材质、表面处理
| DKSP-115/DKSP-130 | DKSP-120 | |
|---|---|---|
| 主体 | FC200以上 阳离子电镀（黑） |
FC200以上 静电喷涂（亚光黑） |
特点

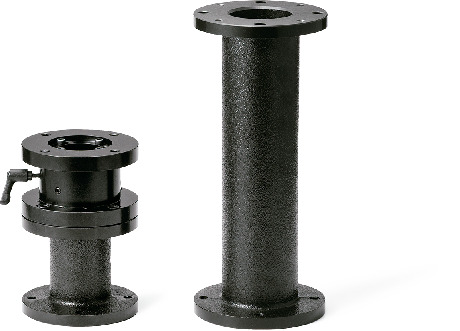

- 与旋转单元DKSF、DKSW组合使用的高度调整立管。
- 适用于旋转单元的所有安装模式，便于轻松调整安装高度。

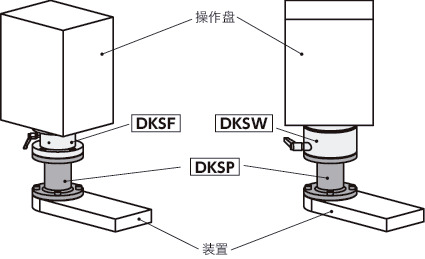

使用例
