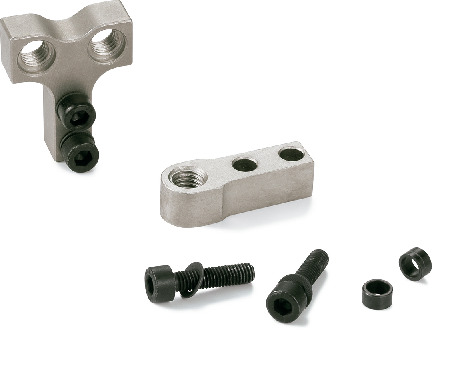

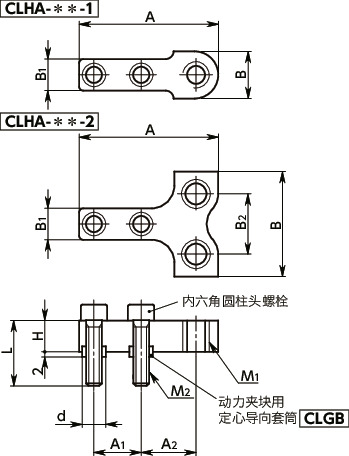

形状図
尺寸・CAD
单位 : mm
材质、表面处理
| CLHA | |
|---|---|
| 主体 | 钢（相当于S45C） 无电解镀镍 |
| 动力夹块用 定心导向套筒CLGB |
钢 四氧化三铁保护膜（黑） |
| 内六角圆柱头螺栓 | 钢 四氧化三铁保护膜（黑） |
特点
- CLPV CLPH CLPC的夹臂上安装的夹紧螺栓用的支架。
-
可通过型号的末尾符号选择要安装的夹紧螺栓的数量。
CLHA-＊＊-1----1根安装型
CLHA-＊＊-2----2根安装型 -
CLHA-＊＊-2通过安装两根夹紧螺栓来夹紧片状工件。
夹紧片状工件时，适合带齿纹球头的夹紧螺栓SCB-GB和SCBS-GB。 - 附带安装用内六角圆柱头螺栓和动力夹块用定心导向套筒CLGB。
使用例
适用尺寸
| 型号 | 动力夹块适用尺寸 |
|---|---|
| CLHA-10 | CLPV-20, CLPH-20, CLPC-20 |
| CLHA-12 | CLPV-32, CLPH-32, CLPC-32 |
| CLHA-16 | CLPV-40, CLPH-40, CLPC-40 |
| CLHA-18 | CLPV-50, CLPH-50 |
