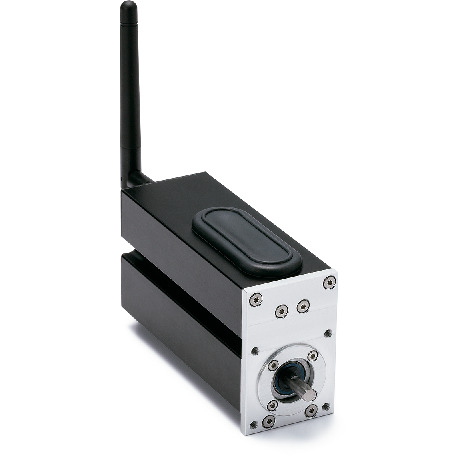

- 将通过进给丝杠工作的定位机构自动化的单元。通过将进给丝杠的操作手轮替换为EPU-100，可将装置和机器的定位机构自动化。
- 通过使用专用信号收发器EPC-100（EPC-100）EPC-200-CC（EPC-200-CC）EPC-210-EIP（EPC-210-EIP），最多可对32台无线定位单元统一进行无线操作。不需要来自操作终端的信号配线。最适合于打包机、制箱机等有多个定位部位的机器和装置。
- 内置控制器。除单元以外，无需为放大器、控制器等设置新的空间。
- 通过使用外部I/F连接器，可进行有线通信、连接可动范围控制用限位传感器以及异常时的强制移动开关。
-
对EPU-100进行设置和控制需要使用专用软件EPU-COM。专用软件免费提供。请从NBK网站上下载。
（https://www.nbk1560-chn.com.cn/products/mechatronics/positioning_unit/EPU-100/） - 通过与专用的锁定适配器EPL组合，可进行位置保持（锁定）。

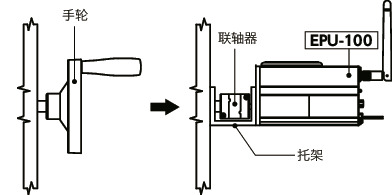

手轮更换示意图

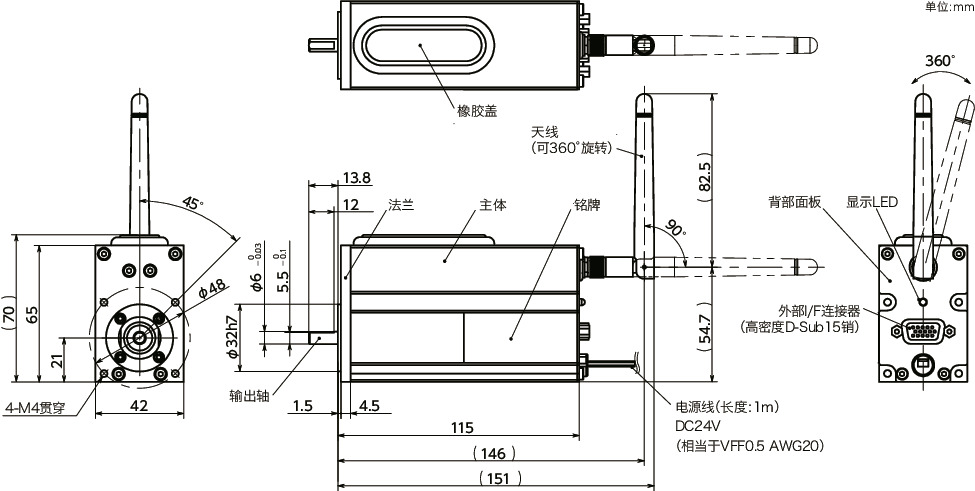

形状図
尺寸・CAD
| 型号 | 质量 （g） |
CAD下载 |
|---|---|---|
| EPU-100-W5-R60 | 520 | - |
材质、表面处理
| EPU-100 | |
|---|---|
| 主体 | A6063S 阳极氧化处理（黑） |
| 法兰 | A6063S 阳极氧化处理 |
| 背部面板 | SPCC 静电喷涂（亚光黑） |
| 输出轴 | 相当于SUM43 |
| 橡胶盖 | EPDM |
| 电源线 | 耐热聚乙烯扁平线缆 |
不含RoHS指令所限制的10种化学物质。
安装

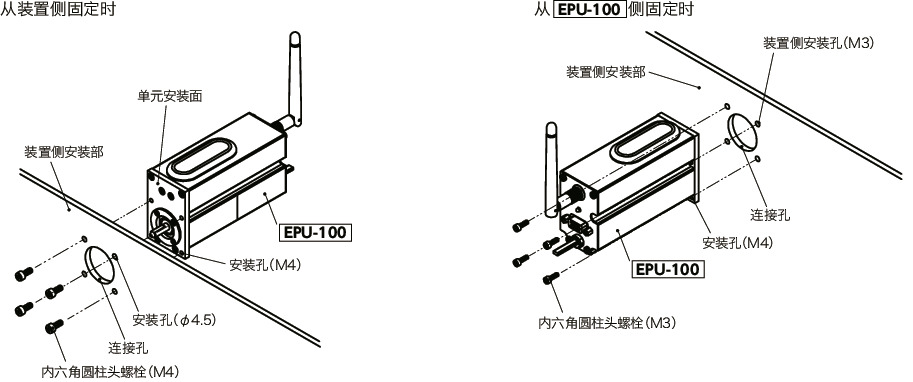

请通过连接孔对准无线定位单元EPU-100与装置的位置，并用内六角圆柱头螺栓固定，以使EPU-100与装置之间没有间隙。
＊不附带内六角圆柱头螺栓。
性能
| 电源电压 | DC24V ± 10% | |
| 消耗电流 | 待机 | 20mA |
| 额定 | 0.65A | |
| 最大 | 1A | |
| 额定输出 | 4.98W | |
| 额定转速 | 62 ± 10rpm | |
| 额定扭矩 | 0.765N・m ＊1 | |
| 输出轴的 容许载荷 |
径向载荷 | 29.4N＊2 |
| 轴向载荷 | 24.5N＊2 | |
| 停止精度 | ±5° ＊3 | |
| 输入 | 无线通信 | 2.4GHz频段无线通信 |
| 有线通信 | RS-232C（3线式） | |
| 输入电路 | 2ch＊4 | |
| 无线最远传输距离 （参考值） |
室内 | 60m |
| 室外 | 1200m | |
| 使用环境 | 温度 | -5℃ ～ 55℃（不冻结） |
| 湿度 | 20%RH ～ 85%RH（不结露） | |
＊1： 安装有锁定适配器EPL时EPL的输出扭矩为0.715N・m。
＊2： 输出轴的容许载荷
＊3： 安装有锁定适配器EPL时，会产生约10°的背隙。
＊4： 限位传感器连接用。
2分钟即可掌握！无线定位单元的连接和操作方法
使用注意事项
使用前，请仔细阅读“使用说明书”，正确、安全地使用本产品。使用说明书可从NBK网站下载。
相关产品
备有专用信号收发器。PC控制用EPC-100EPC-100
PLC控制用EPC-200-CCEPC-200-CC、EPC-210-EIPEPC-210-EIP
