形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | 毎包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNSS-M3-5-BK | M3 | 0.5 | 5 | 5.5 | 3 | 2.5 | 5 | 0.67 | CAD | 请求报价 |
| SNSS-M3-6-BK | M3 | 0.5 | 6 | 5.5 | 3 | 2.5 | 5 | 0.71 | CAD | 请求报价 |
| SNSS-M3-8-BK | M3 | 0.5 | 8 | 5.5 | 3 | 2.5 | 5 | 0.8 | CAD | 请求报价 |
| SNSS-M3-10-BK | M3 | 0.5 | 10 | 5.5 | 3 | 2.5 | 5 | 0.88 | CAD | 请求报价 |
| SNSS-M3-12-BK | M3 | 0.5 | 12 | 5.5 | 3 | 2.5 | 5 | 0.96 | CAD | 请求报价 |
| SNSS-M3-16-BK | M3 | 0.5 | 16 | 5.5 | 3 | 2.5 | 5 | 1.2 | CAD | 请求报价 |
| SNSS-M3-20-BK | M3 | 0.5 | 20 | 5.5 | 3 | 2.5 | 5 | 1.4 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNSS-BK | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） 不锈钢发黑处理 |
| 强度等级 | A2-70 |
用途
防反射光学设备/FPD制造装置/半导体制造装置/真空装置/一般工业机械
特点
- 不锈钢发黑处理是使不锈钢表面的钝化膜增至普通的200倍，并将其加工成深黑色的表面处理。
- 耐蚀性优良。耐蚀性是SUS316L的8倍，SUS304的32倍。
- 皮膜本身不含杂质，在真空环境下漏气也极微量。
- 分光反射率在1.5%以下。用于需要防反射的光学设备等用途。⇒特殊材质螺丝的特性
- 呈深黑色，用于设备、装置的设计方面。
- 符合JIS B 1176, ISO 4762, DIN 912标准。➡技术资料：JIS B 1176、ISO 4762

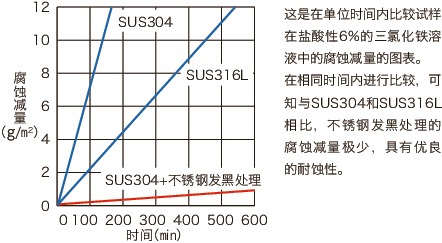

耐腐蚀的比较
氯化铁腐蚀试验（JIS G 0578）
