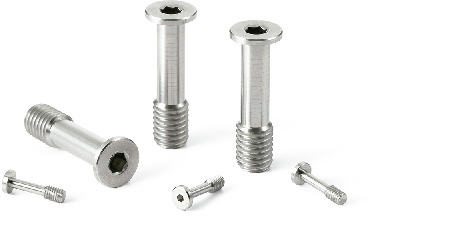

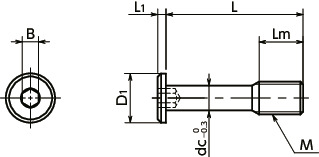

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | Lm | D1 | L1 | B | dc | 最大紧固扭矩（N・m） | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSCHS-M3-8-SD | M3 | 0.5 | 8 | 4 | 5 | 1.3 | 1.5 | 2.2 | 0.11 | 0.44 | CAD | 请求报价 |
| SSCHS-M3-10-SD | M3 | 0.5 | 10 | 4 | 5 | 1.3 | 1.5 | 2.2 | 0.11 | 0.52 | CAD | 请求报价 |
| SSCHS-M3-12-SD | M3 | 0.5 | 12 | 4 | 5 | 1.3 | 1.5 | 2.2 | 0.11 | 0.6 | CAD | 请求报价 |
| SSCHS-M4-10-SD | M4 | 0.7 | 10 | 5 | 6 | 1.5 | 2 | 3 | 0.39 | 0.93 | CAD | 请求报价 |
| SSCHS-M4-12-SD | M4 | 0.7 | 12 | 5 | 6 | 1.5 | 2 | 3 | 0.39 | 1 | CAD | 请求报价 |
| SSCHS-M4-16-SD | M4 | 0.7 | 16 | 5 | 6 | 1.5 | 2 | 3 | 0.39 | 1.3 | CAD | 请求报价 |
| SSCHS-M5-12-SD | M5 | 0.8 | 12 | 6 | 8 | 1.5 | 3 | 3.9 | 0.52 | 1.3 | CAD | 请求报价 |
| SSCHS-M5-16-SD | M5 | 0.8 | 16 | 6 | 8 | 1.5 | 3 | 3.9 | 0.52 | 1.8 | CAD | 请求报价 |
| SSCHS-M5-20-SD | M5 | 0.8 | 20 | 6 | 8 | 1.5 | 3 | 3.9 | 0.52 | 2.3 | CAD | 请求报价 |
| SSCHS-M6-12-SD | M6 | 1 | 12 | 8 | 9 | 1.5 | 3 | 4.5 | 1.6 | 2.1 | CAD | 请求报价 |
| SSCHS-M6-16-SD | M6 | 1 | 16 | 8 | 9 | 1.5 | 3 | 4.5 | 1.6 | 2.8 | CAD | 请求报价 |
| SSCHS-M6-20-SD | M6 | 1 | 20 | 8 | 9 | 1.5 | 3 | 4.5 | 1.6 | 3.6 | CAD | 请求报价 |
| SSCHS-M6-25-SD | M6 | 1 | 25 | 8 | 9 | 1.5 | 3 | 4.5 | 1.6 | 4.6 | CAD | 请求报价 |
| SSCHS-M6-30-SD | M6 | 1 | 30 | 8 | 9 | 1.5 | 3 | 4.5 | 1.6 | 5.3 | CAD | 请求报价 |
| SSCHS-M8-16-SD | M8 | 1.25 | 16 | 10 | 11 | 1.5 | 4 | 6.3 | 5 | 5 | CAD | 请求报价 |
| SSCHS-M8-20-SD | M8 | 1.25 | 20 | 10 | 11 | 1.5 | 4 | 6.3 | 5 | 6.3 | CAD | 请求报价 |
| SSCHS-M8-25-SD | M8 | 1.25 | 25 | 10 | 11 | 1.5 | 4 | 6.3 | 5 | 7.9 | CAD | 请求报价 |
| SSCHS-M8-30-SD | M8 | 1.25 | 30 | 10 | 11 | 1.5 | 4 | 6.3 | 5 | 9.6 | CAD | 请求报价 |
相关服务
材质、表面处理
| SSCHS-HD | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 强度等级 | A2-40 |
用途
固定保护盖、检查盖对应CE标志
机床/食品机械/电气、电子设备
特点
- 防止螺丝的脱落、丢失。用于固定频繁安装、拆卸的保护盖及检查盖。
- 头部高度均在1.5mm以下。可实现设备、装置的小型化或用于上部空间有限的用途。
- 适用于对应CE标志。⇒请使用NBK的防脱落螺钉系列来对应CE标志
使用注意事项
- 请将盖子侧的螺孔小径设定在dc尺寸以上。
- 请将盖子厚度设定在0.8mm以上。
- 头部底座面的面积小，底座面压力高。

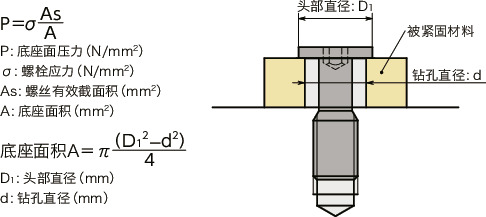

- 请参考以下公式，注意不要让由螺丝紧固而形成的底座面压力超出被紧固材料的容许表面压力。
头部直径和螺丝有效截面积
| 型号 | 头部直径（mm） | 螺丝有效截面积（mm2） |
|---|---|---|
| SSCHS-M3-SD | 5 | 5.03 |
| SSCHS-M4-SD | 6 | 8.78 |
| SSCHS-M5-SD | 8 | 14.2 |
| SSCHS-M6-SD | 9 | 20.1 |
| SSCHS-M8-SD | 11 | 36.6 |
安装示例

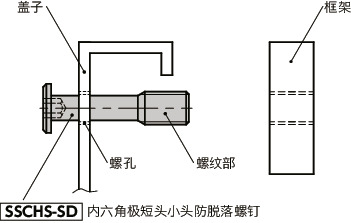

请在盖子上加工螺孔，让SSCHS-SD的螺纹部穿过。由于SSCHS-SD的螺纹部卡在盖子的螺孔上，即使从框架上卸下螺丝，SSCHS-SD也不会从盖子上脱落。
