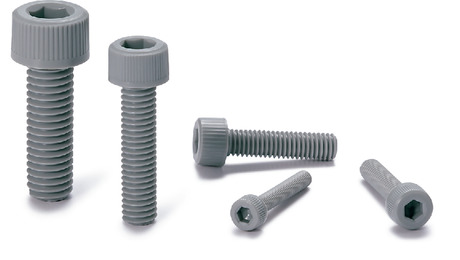

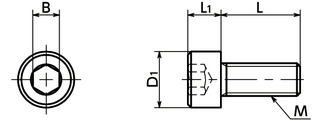

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | 拉伸断裂 载荷（N）＊1 |
扭转断裂 扭矩 （N・m）＊1 |
质量 （g） |
CAD下载 |
|---|---|---|---|---|---|---|---|---|---|---|
| SPPVC-M3-8-C | M3 | 0.5 | 8 | 5.5 | 3 | 2.5 | 225 | 0.15 | 0.13 | - |
| SPPVC-M3-10-C | M3 | 0.5 | 10 | 5.5 | 3 | 2.5 | 225 | 0.15 | 0.16 | - |
| SPPVC-M3-12-C | M3 | 0.5 | 12 | 5.5 | 3 | 2.5 | 225 | 0.15 | 0.17 | - |
| SPPVC-M3-15-C | M3 | 0.5 | 15 | 5.5 | 3 | 2.5 | 225 | 0.15 | 0.2 | - |
| SPPVC-M3-20-C | M3 | 0.5 | 20 | 5.5 | 3 | 2.5 | 225 | 0.15 | 0.23 | - |
| SPPVC-M3-25-C | M3 | 0.5 | 25 | 5.5 | 3 | 2.5 | 225 | 0.15 | 0.26 | - |
| SPPVC-M4-8-C | M4 | 0.7 | 8 | 7 | 4 | 3 | 425 | 0.34 | 0.28 | - |
| SPPVC-M4-10-C | M4 | 0.7 | 10 | 7 | 4 | 3 | 425 | 0.34 | 0.3 | - |
| SPPVC-M4-12-C | M4 | 0.7 | 12 | 7 | 4 | 3 | 425 | 0.34 | 0.33 | - |
| SPPVC-M4-15-C | M4 | 0.7 | 15 | 7 | 4 | 3 | 425 | 0.34 | 0.36 | - |
| SPPVC-M4-20-C | M4 | 0.7 | 20 | 7 | 4 | 3 | 425 | 0.34 | 0.43 | - |
| SPPVC-M4-25-C | M4 | 0.7 | 25 | 7 | 4 | 3 | 425 | 0.34 | 0.5 | - |
| SPPVC-M5-10-C | M5 | 0.8 | 10 | 8.5 | 5 | 4 | 683 | 0.62 | 0.47 | - |
| SPPVC-M5-12-C | M5 | 0.8 | 12 | 8.5 | 5 | 4 | 683 | 0.62 | 0.52 | - |
| SPPVC-M5-15-C | M5 | 0.8 | 15 | 8.5 | 5 | 4 | 683 | 0.62 | 0.58 | - |
| SPPVC-M5-20-C | M5 | 0.8 | 20 | 8.5 | 5 | 4 | 683 | 0.62 | 0.68 | - |
| SPPVC-M5-25-C | M5 | 0.8 | 25 | 8.5 | 5 | 4 | 683 | 0.62 | 0.79 | - |
| SPPVC-M5-30-C | M5 | 0.8 | 30 | 8.5 | 5 | 4 | 683 | 0.62 | 0.91 | - |
| SPPVC-M5-35-C | M5 | 0.8 | 35 | 8.5 | 5 | 4 | 683 | 0.62 | 1 | - |
| SPPVC-M6-10-C | M6 | 1 | 10 | 10 | 6 | 5 | 950 | 0.98 | 0.74 | - |
| SPPVC-M6-12-C | M6 | 1 | 12 | 10 | 6 | 5 | 950 | 0.98 | 0.8 | - |
| SPPVC-M6-15-C | M6 | 1 | 15 | 10 | 6 | 5 | 950 | 0.98 | 0.89 | - |
| SPPVC-M6-20-C | M6 | 1 | 20 | 10 | 6 | 5 | 950 | 0.98 | 1 | - |
| SPPVC-M6-25-C | M6 | 1 | 25 | 10 | 6 | 5 | 950 | 0.98 | 1.2 | - |
| SPPVC-M6-30-C | M6 | 1 | 30 | 10 | 6 | 5 | 950 | 0.98 | 1.3 | - |
| SPPVC-M6-35-C | M6 | 1 | 35 | 10 | 6 | 5 | 950 | 0.98 | 1.5 | - |
| SPPVC-M6-40-C | M6 | 1 | 40 | 10 | 6 | 5 | 950 | 0.98 | 1.6 | - |
| SPPVC-M8-12-C | M8 | 1.25 | 12 | 13 | 8 | 6 | 1751 | 2.36 | 1.6 | - |
| SPPVC-M8-15-C | M8 | 1.25 | 15 | 13 | 8 | 6 | 1751 | 2.36 | 1.8 | - |
| SPPVC-M8-20-C | M8 | 1.25 | 20 | 13 | 8 | 6 | 1751 | 2.36 | 2.1 | - |
| SPPVC-M8-25-C | M8 | 1.25 | 25 | 13 | 8 | 6 | 1751 | 2.36 | 2.3 | - |
| SPPVC-M8-30-C | M8 | 1.25 | 30 | 13 | 8 | 6 | 1751 | 2.36 | 2.7 | - |
| SPPVC-M8-35-C | M8 | 1.25 | 35 | 13 | 8 | 6 | 1751 | 2.36 | 2.9 | - |
| SPPVC-M8-40-C | M8 | 1.25 | 40 | 13 | 8 | 6 | 1751 | 2.36 | 3.3 | - |
＊1： 表中数值仅供参考，并非保证值。推荐紧固扭矩为扭转断裂扭矩的50％。
相关服务
材质、表面处理
| SPPVC-C | |
|---|---|
| 主体 | H-PVC（硬质聚氯乙烯）(灰色) |
| 耐热温度＊1 | 60℃ |
＊1： 树脂材料的数值。视紧固扭矩等使用条件的不同，商品的最高使用温度会发生变化。
用途
FPD制造装置/半导体制造装置/印刷电路板蚀刻装置/金属表面处理设备/化学成套设备
使用注意事项
由于H-PVC螺丝成形时会产生螺距累积误差，请与螺母组合使用。如果不使用螺母，请将与内螺纹的配合控制在20mm以下。
停产说明
如下所示，本公司硬质聚氯乙烯（H-PVC）制树脂螺丝“SPPVC”系列即将停产。承蒙您的理解，希望贵公司今后继续惠顾我们的产品。
请参看详情
https://www.nbk1560-chn.com.cn/news/2023/20230220/
