树脂螺丝（H-PVC / 六角螺栓）

Plastic Screw H-PVC / Hexagon Head Screw

SPPVC-H

安全注意事项特性

符号RoHS指令

  • 耐药品

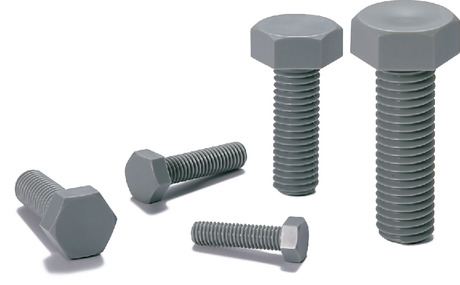

SPPVC-H树脂螺丝（H-PVC / 六角螺栓）

形状図

SPPVC-H树脂螺丝（H-PVC / 六角螺栓）寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M4
M5
M6
M8
M10
M12
L
所有
10
12
15
20
25
30
35
16
40
50
45
55
60
65
70

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L B L1 L2 拉伸断裂
载荷（N）＊1		 扭转断裂
扭矩
（N・m）＊1		 质量
（g）		 CAD下载
SPPVC-M4-10-H M4 0.7 10 7 2.8 全螺纹 425 0.34 0.29 -
SPPVC-M4-12-H M4 0.7 12 7 2.8 全螺纹 425 0.34 0.31 -
SPPVC-M4-15-H M4 0.7 15 7 2.8 全螺纹 425 0.34 0.35 -
SPPVC-M4-20-H M4 0.7 20 7 2.8 全螺纹 425 0.34 0.41 -
SPPVC-M4-25-H M4 0.7 25 7 2.8 全螺纹 425 0.34 0.47 -
SPPVC-M5-10-H M5 0.8 10 8 3.5 全螺纹 683 0.62 0.45 -
SPPVC-M5-12-H M5 0.8 12 8 3.5 全螺纹 683 0.62 0.5 -
SPPVC-M5-15-H M5 0.8 15 8 3.5 全螺纹 683 0.62 0.56 -
SPPVC-M5-20-H M5 0.8 20 8 3.5 全螺纹 683 0.62 0.66 -
SPPVC-M5-25-H M5 0.8 25 8 3.5 全螺纹 683 0.62 0.76 -
SPPVC-M5-30-H M5 0.8 30 8 3.5 全螺纹 683 0.62 0.89 -
SPPVC-M5-35-H M5 0.8 35 8 3.5 全螺纹 683 0.62 0.97 -
SPPVC-M6-10-H M6 1 10 10 4 全螺纹 950 0.98 0.74 -
SPPVC-M6-12-H M6 1 12 10 4 全螺纹 950 0.98 0.82 -
SPPVC-M6-15-H M6 1 15 10 4 全螺纹 950 0.98 0.88 -
SPPVC-M6-16-H M6 1 16 10 4 全螺纹 950 0.98 0.93 -
SPPVC-M6-20-H M6 1 20 10 4 全螺纹 950 0.98 1 -
SPPVC-M6-25-H M6 1 25 10 4 全螺纹 950 0.98 1.2 -
SPPVC-M6-30-H M6 1 30 10 4 全螺纹 950 0.98 1.3 -
SPPVC-M6-35-H M6 1 35 10 4 全螺纹 950 0.98 1.5 -
SPPVC-M6-40-H M6 1 40 10 4 全螺纹 950 0.98 1.6 -
SPPVC-M8-10-H M8 1.25 10 13 5.5 全螺纹 1751 2.36 1.6 -
SPPVC-M8-20-H M8 1.25 20 13 5.5 全螺纹 1751 2.36 2.1 -
SPPVC-M8-25-H M8 1.25 25 13 5.5 全螺纹 1751 2.36 2.4 -
SPPVC-M8-30-H M8 1.25 30 13 5.5 全螺纹 1751 2.36 2.7 -
SPPVC-M8-35-H M8 1.25 35 13 5.5 全螺纹 1751 2.36 2.9 -
SPPVC-M8-40-H M8 1.25 40 13 5.5 全螺纹 1751 2.36 3.2 -
SPPVC-M8-50-H M8 1.25 50 13 5.5 全螺纹 1751 2.36 3.7 -
SPPVC-M10-15-H M10 1.5 15 17 7 全螺纹 2793 4.77 3.6 -
SPPVC-M10-20-H M10 1.5 20 17 7 全螺纹 2793 4.77 4 -
SPPVC-M10-25-H M10 1.5 25 17 7 全螺纹 2793 4.77 4.3 -
SPPVC-M10-30-H M10 1.5 30 17 7 全螺纹 2793 4.77 4.8 -
SPPVC-M10-35-H M10 1.5 35 17 7 全螺纹 2793 4.77 5.2 -
SPPVC-M10-40-H M10 1.5 40 17 7 全螺纹 2793 4.77 5.6 -
SPPVC-M10-50-H M10 1.5 50 17 7 25 2793 4.77 7 -
SPPVC-M12-25-H M12 1.75 25 19 8 全螺纹 3959 8.25 6.2 -
SPPVC-M12-30-H M12 1.75 30 19 8 全螺纹 3959 8.25 6.8 -
SPPVC-M12-35-H M12 1.75 35 19 8 全螺纹 3959 8.25 7.7 -
SPPVC-M12-40-H M12 1.75 40 19 8 全螺纹 3959 8.25 8.1 -
SPPVC-M12-45-H M12 1.75 45 19 8 全螺纹 3959 8.25 8.9 -
SPPVC-M12-50-H M12 1.75 50 19 8 全螺纹 3959 8.25 9.6 -
SPPVC-M12-55-H M12 1.75 55 19 8 全螺纹 3959 8.25 10 -
SPPVC-M12-60-H M12 1.75 60 19 8 全螺纹 3959 8.25 11 -
SPPVC-M12-65-H M12 1.75 65 19 8 全螺纹 3959 8.25 11 -
SPPVC-M12-70-H M12 1.75 70 19 8 全螺纹 3959 8.25 12 -

＊1：　表中数值仅供参考，并非保证值。推荐紧固扭矩为扭转断裂扭矩的50％。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

相关服务

材质、表面处理

SPPVC-H
主体 H-PVC（硬质聚氯乙烯）(灰色)
耐热温度＊1 60℃

＊1：　树脂材料的数值。视紧固扭矩等使用条件的不同，商品的最高使用温度会发生变化。


用途

FPD制造装置/半导体制造装置/印刷电路板蚀刻装置/
金属表面处理设备/化学成套设备

特点

  • 对于有机溶剂或者氯、溴等的卤化物等，具有优异的耐药性。
  • 在不能使用金属制螺丝的环境下也可使用。
  • 有关树脂螺丝的特性和使用注意事项⇒树脂螺丝的特性

使用注意事项

由于H-PVC螺丝成形时会产生螺距累积误差，请与螺母组合使用。如果不使用螺母，请将与内螺纹的配合控制在20mm以下。

相关产品

备有H-PVC六角螺母SPPVC-N。
SPPVC-N

SPPVC-H树脂螺丝（H-PVC / 六角螺栓）


停产说明

如下所示，本公司硬质聚氯乙烯（H-PVC）制树脂螺丝“SPPVC”系列即将停产。
承蒙您的理解，希望贵公司今后继续惠顾我们的产品。

请参看详情
https://www.nbk1560-chn.com.cn/news/2023/20230220/
