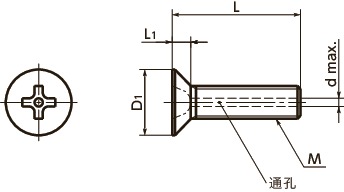

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | d max. |
十字槽 序号 |
毎包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SVFS-M5-8 | M5 | 0.8 | 8 | 10 | 2.8 | 1.5 | - | 10 | 2.2 | CAD | 请求报价 |
| SVFS-M5-10 | M5 | 0.8 | 10 | 10 | 2.8 | 1.5 | - | 10 | 2.4 | CAD | 请求报价 |
| SVFS-M5-12 | M5 | 0.8 | 12 | 10 | 2.8 | 1.5 | - | 10 | 2.7 | CAD | 请求报价 |
| SVFS-M5-16 | M5 | 0.8 | 16 | 10 | 2.8 | 1.5 | - | 10 | 3.1 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
材质、表面处理
| SVFS | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
用途
真空装置/真空容器/FPD制造装置/半导体制造装置/电子显微镜使用例
对需要排出蓄积于螺丝孔底部的气体的真空装置、真空容器有效。
