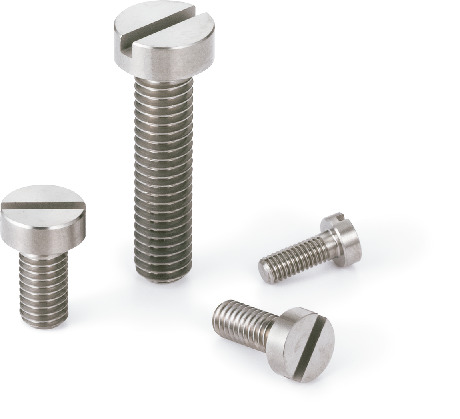

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | a | t | 拉伸断裂 载荷（N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SNCW-M3-6 | M3 | 0.5 | 6 | 5.5 | 2 | 0.8 | 0.85 | 1500 | 1.6 | CAD | 请求报价 |
| SNCW-M3-8 | M3 | 0.5 | 8 | 5.5 | 2 | 0.8 | 0.85 | 1500 | 1.8 | CAD | 请求报价 |
| SNCW-M3-10 | M3 | 0.5 | 10 | 5.5 | 2 | 0.8 | 0.85 | 1500 | 2.1 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
●如有订购多件相同尺寸的商品，我们将统一进行无尘包装。
材质、表面处理
| SNCW | |
|---|---|
| 主体 | 纯钨（99.95％以上） |
用途
FPD制造装置/半导体制造装置/印刷电路板蚀刻装置/金属表面处理设备/化学成套设备
物性
| 纯钨 | SUS304 | |
|---|---|---|
| 比重 | 19.3 | 7.93 |
| 比热（J/kg・K） | 138 | 500 |
| 电阻率（μΩ・m） | 0.054 | 0.7 |
| 热传导率（W/（m・K）） | 174 | 17 |
| 线性膨胀系数（K-1） | 4.36×10-6 | 17.3×10-6 |
表中数值非保证值，仅供参考。
