梅花槽超级短头螺栓（英制螺纹/不锈钢）

Hexalobular Socket Head Cap Screw / Extra Low Profile / Inch Thread / Stainless

SETS(INCH)

安全注意事项

符号RoHS指令

  • 空间
  • 防止紧固孔损坏
  • 装饰

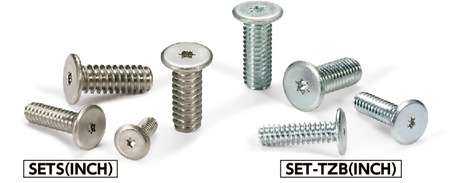

SETS(INCH)梅花槽超级短头螺栓（英制螺纹/不锈钢）

形状図

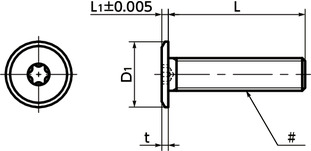

SETS(INCH)梅花槽超级短头螺栓（英制螺纹/不锈钢）寸法図

尺寸・CAD

选择

#螺纹公称直径
所有
No.4-40UNC
No.6-32UNC
No.8-32UNC
No.10-24UNC
No.10-32UNF
L
所有
1/4"
5/16"
3/8"
1/2"
3/4"
5/8"

单位 : inch

型号 #螺纹公称直径 L D1 L1 适用扳手 梅花槽
序号
No.		 t 最大紧固
扭矩
（N・m）		 每包数量 质量
（g）		 CAD下载 请求报价
SETS-#4-40-1/4 No.4-40UNC 1/4 0.236 0.024 SKX-5 5 0.019 0.5 10 0.3 CAD 请求报价
SETS-#4-40-5/16 No.4-40UNC 5/16 0.236 0.024 SKX-5 5 0.019 0.5 10 0.36 CAD 请求报价
SETS-#4-40-3/8 No.4-40UNC 3/8 0.236 0.024 SKX-5 5 0.019 0.5 10 0.42 CAD 请求报价
SETS-#6-32-1/4 No.6-32UNC 1/4 0.295 0.034 SKX-6 6 0.029 0.95 10 0.48 CAD 请求报价
SETS-#6-32-3/8 No.6-32UNC 3/8 0.295 0.034 SKX-6 6 0.029 0.95 10 0.7 CAD 请求报价
SETS-#6-32-1/2 No.6-32UNC 1/2 0.295 0.034 SKX-6 6 0.029 0.95 10 0.9 CAD 请求报价
SETS-#6-32-3/4 No.6-32UNC 3/4 0.295 0.034 SKX-6 6 0.029 0.95 10 1.2 CAD 请求报价
SETS-#8-32-1/4 No.8-32UNC 1/4 0.315 0.036 SKX-8 8 0.035 2.3 10 0.78 CAD 请求报价
SETS-#8-32-3/8 No.8-32UNC 3/8 0.315 0.036 SKX-8 8 0.035 2.3 10 0.98 CAD 请求报价
SETS-#8-32-1/2 No.8-32UNC 1/2 0.315 0.036 SKX-8 8 0.035 2.3 10 1.3 CAD 请求报价
SETS-#8-32-3/4 No.8-32UNC 3/4 0.315 0.036 SKX-8 8 0.035 2.3 10 1.9 CAD 请求报价
SETS-#10-24-1/2 No.10-24UNC 1/2 0.335 0.038 SKX-8 8 0.035 2.4 10 1.6 CAD 请求报价
SETS-#10-24-5/8 No.10-24UNC 5/8 0.335 0.038 SKX-8 8 0.035 2.4 10 1.9 CAD 请求报价
SETS-#10-24-3/4 No.10-24UNC 3/4 0.335 0.038 SKX-8 8 0.035 2.4 10 2.3 CAD 请求报价
SETS-#10-32-1/2 No.10-32UNF 1/2 0.335 0.038 SKX-8 8 0.035 2.4 10 1.7 CAD 请求报价
SETS-#10-32-5/8 No.10-32UNF 5/8 0.335 0.038 SKX-8 8 0.035 2.4 10 2.1 CAD 请求报价
SETS-#10-32-3/4 No.10-32UNF 3/4 0.335 0.038 SKX-8 8 0.035 2.4 10 2.4 CAD 请求报价

●各尺寸标记为英制。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

相关服务

材质、表面处理

SETS(INCH)
主体 SUSXM7（相当于SUS304）

用途

设备、装置的省空间化
英制螺丝规格的设备、装置

特点

  • 英制螺丝型梅花槽＊1超级短头螺栓。
  • 头部高度均在1mm（0.04in）以下。
  • 可节省设备与装置的空间或用于上部空间有限的部位。
  • 梅花槽＊1为能承受高紧固扭矩的形状。⇒梅花槽螺丝的特点
  • 请将专用扳手SKX或专用螺丝批头SKXB与专用磁性螺丝刀SRD组合使用以进行安装、拆卸。
  • 在狭窄场所安装、拆卸时，请使用对应窄处作业梅花槽扳手SKX-N。
  • 生产通孔型、尼龙熔敷、无尘洗净、特殊包装等特殊规格的商品。
    ⇒例如可以制作这样的螺丝

SETS(INCH)梅花槽超级短头螺栓（英制螺纹/不锈钢）

＊1：　梅花槽的形状在JIS B 1015：2008（ISO 10664：2005）“外螺纹零部件用梅花槽”中有规定。
