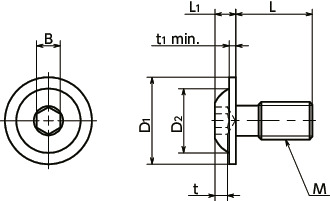

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | D2 | L1 | t1 | B | t | 最大紧固 扭矩＊1(N・m) |
每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFBS-M3-4-UC | M3 | 0.5 | 4 | 7 | 5.2 | 1.65 | 0.5 | 2 | 1.05 | 0.25 | 10 | 0.5 | CAD | 请求报价 |
| SFBS-M3-5-UC | M3 | 0.5 | 5 | 7 | 5.2 | 1.65 | 0.5 | 2 | 1.05 | 0.25 | 10 | 0.56 | CAD | 请求报价 |
| SFBS-M3-6-UC | M3 | 0.5 | 6 | 7 | 5.2 | 1.65 | 0.5 | 2 | 1.05 | 0.25 | 10 | 0.61 | CAD | 请求报价 |
| SFBS-M3-8-UC | M3 | 0.5 | 8 | 7 | 5.2 | 1.65 | 0.5 | 2 | 1.05 | 0.25 | 10 | 0.73 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SFBS-UC | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 强度等级 | A2-50 |
请勿超出最大紧固扭矩。
用途
半导体生产设备等的外饰面板设备、装置的省空间化
特点

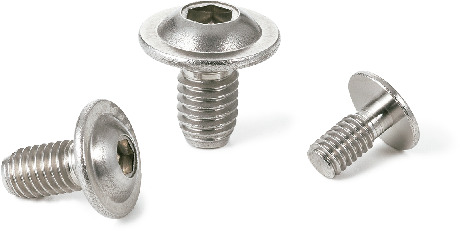

- 本产品为不锈钢制薄板固定用带法兰圆头螺栓。
- 利用头部的法兰，即使是钻孔较大的薄板也可以确保充分的座面进行固定。
- SFBS-UC螺丝头下部分实施了避让加工，适用于固定薄板。可固定0.1mm以上的薄板。
- 可节省设备与装置的空间或用于上部空间有限的部位。

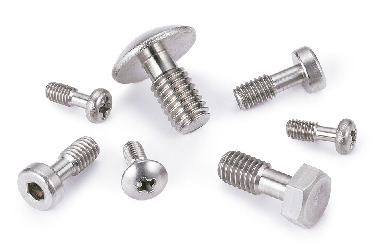

- 也生产尺寸、材质、头部形状等特殊规格的薄板固定用螺栓。请垂询客户中心。
