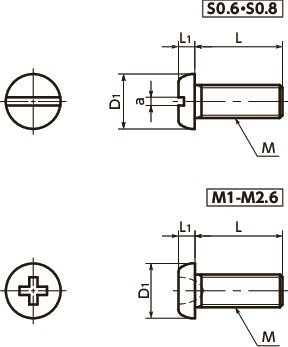

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 十字槽序号 | 最大紧固 扭矩 （N・m） |
每包数量 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SNZS-M2-2 | M2 | 0.4 | 2 | 3 | 0.6 | 0 | 0.22 | 50 | 0.055 | CAD | 请求报价 |
| SNZS-M2-2.5 | M2 | 0.4 | 2.5 | 3 | 0.6 | 0 | 0.22 | 50 | 0.064 | CAD | 请求报价 |
| SNZS-M2-3 | M2 | 0.4 | 3 | 3 | 0.6 | 0 | 0.22 | 50 | 0.072 | CAD | 请求报价 |
| SNZS-M2-3.5 | M2 | 0.4 | 3.5 | 3 | 0.6 | 0 | 0.22 | 50 | 0.081 | CAD | 请求报价 |
| SNZS-M2-4 | M2 | 0.4 | 4 | 3 | 0.6 | 0 | 0.22 | 50 | 0.089 | CAD | 请求报价 |
| SNZS-M2-5 | M2 | 0.4 | 5 | 3 | 0.6 | 0 | 0.22 | 50 | 0.11 | CAD | 请求报价 |
| SNZS-M2-6 | M2 | 0.4 | 6 | 3 | 0.6 | 0 | 0.22 | 50 | 0.12 | CAD | 请求报价 |
| SNZS-M2-8 | M2 | 0.4 | 8 | 3 | 0.6 | 0 | 0.22 | 50 | 0.16 | CAD | 请求报价 |
| SNZS-M2-10 | M2 | 0.4 | 10 | 3 | 0.6 | 0 | 0.22 | 50 | 0.19 | CAD | 请求报价 |
| SNZS-M2-12 | M2 | 0.4 | 12 | 3 | 0.6 | 0 | 0.22 | 50 | 0.23 | CAD | 请求报价 |
| SNZS-M2-14 | M2 | 0.4 | 14 | 3 | 0.6 | 0 | 0.22 | 50 | 0.26 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNZS-M | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
用途
仪器、装置的小型化小型精密仪器
特点
- M1 - M2.6。用于精密仪器的精密螺丝。
- 头部高度较低的盘头小螺钉型。适用于上部空间受限的场合。
