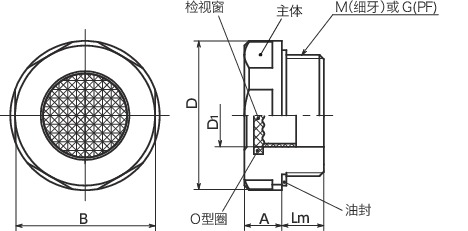

形状図
单位 : mm
| 型号 | D1 | M（细牙）螺纹公称直径 | 螺距 | G(PF) 螺纹公称直径 | Lm | D | A | B | 容许压力 （MPa）＊1 | 推荐紧固扭矩（N・m） | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLPAL-14-G1/2 | 14 | - | - | G1/2 | 8.5 | 26 | 7.5 | 23 | 1.5 | 15 | 8 | CAD | 请求报价 |
＊1： 通常请考虑4以上的合理安全率。在需要更高安全级别的应用中，安全系数应相应提高。
材质、表面处理
| QLPAL | |
|---|---|
| 主体 | 铝合金 |
| 检视窗 | 尼龙6 |
| 油封 | NBR（丁腈橡胶、黑） |
| O型圈 | NBR（丁腈橡胶、黑） |
特点

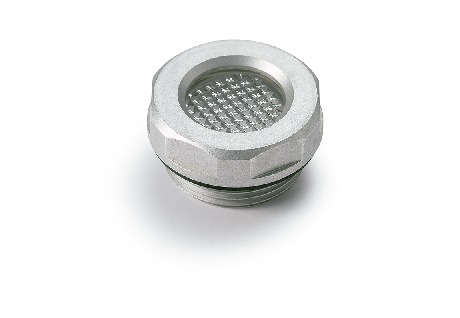

- 采用棱镜型检视窗的油位窗。采用棱镜型检视窗，无论油的颜色及粘性如何，均可确认油位。
- 主体为铝合金制。
-
将公制细牙螺纹和平行管螺纹标准化。
QLPAL-M----公制细牙螺纹
QLPAL-G----平行管螺纹 - 在主体与检视窗之间使用O型圈，提高了气密性。
- 可使用温度：110℃
- 也适用于加压油罐。

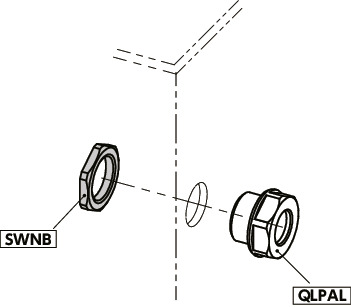

使用例
