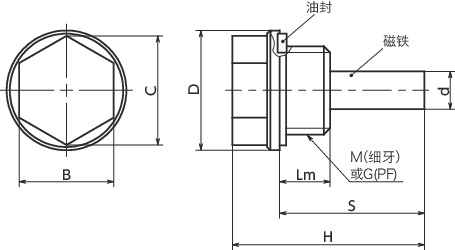

形状図
单位 : mm
| 型号 | D | M（细牙）螺纹公称直径 | 螺距 | G(PF) 螺纹公称直径 | Lm | d | H | s | B | C | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QPMAL-40-G1 | 40 | - | - | G1 | 11 | 6 | 34.5 | 26 | 32 | 37 | 50 | CAD | 请求报价 |
材质、表面处理
| QPMAL | |
|---|---|
| 主体 | 铝合金＊1 |
| 磁铁 | 铝镍钴 |
| 油封 | NBR（丁腈橡胶、黑） |
＊1： 自2020年12月1日出厂的产品开始变更为符合修订RoHS指令（RoHS2）的产品。
特点

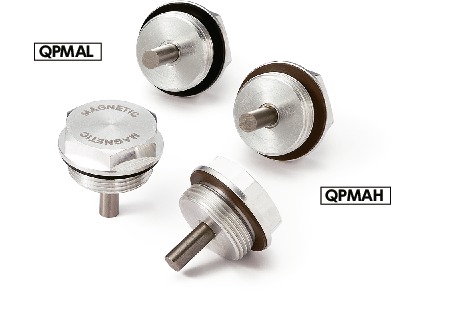

- 带磁铁的螺塞。磁铁会吸附液体中的铁粉，防止其散乱在油中。
- 主体为铝合金制。
-
将公制细牙螺纹和平行管螺纹标准化。
QPMAL-M----公制细牙螺纹
QPMAL-G----平行管螺纹 - 可使用温度：100℃
