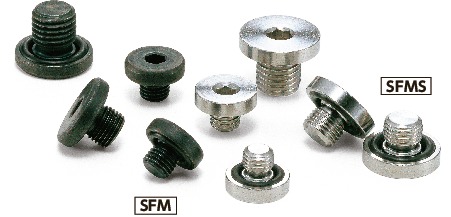

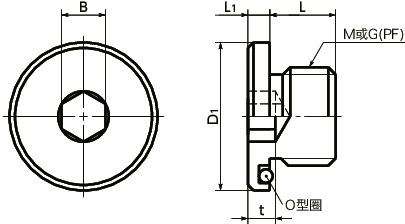

形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | t | O型环No. | 建议紧固扭矩 (N・m) |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFM-M8 | M8 | 1 | 7 | 16 | 4 | 5 | 3.5 | P10 | 15.7 | 4 | CAD | 请求报价 |
| SFM-M10 | M10 | 1 | 8 | 19.5 | 4 | 5 | 4 | P12.5 | 19.6 | 7 | CAD | 请求报价 |
| SFM-M12 | M12 | 1.5 | 12 | 21 | 4 | 6 | 5 | P14 | 27.5 | 14 | CAD | 请求报价 |
| SFM-M14 | M14 | 1.5 | 12 | 23 | 4 | 6 | 5 | P16 | 39.2 | 19 | CAD | 请求报价 |
| SFM-M16 | M16 | 1.5 | 12 | 25 | 4 | 8 | 6 | P18 | 63.7 | 25 | CAD | 请求报价 |
| SFM-M18 | M18 | 1.5 | 12 | 27 | 4 | 8 | 6 | P20 | 78.5 | 32 | CAD | 请求报价 |
| SFM-M20 | M20 | 1.5 | 14 | 32.5 | 5 | 10 | 6.5 | P22.4 | 113 | 47 | CAD | 请求报价 |
| SFM-M22 | M22 | 1.5 | 14 | 35 | 5 | 10 | 6.5 | P25 | 137 | 57 | CAD | 请求报价 |
| SFM-M24 | M24 | 1.5 | 14 | 38 | 5 | 12 | 7.5 | P28 | 201 | 68 | CAD | 请求报价 |
| SFM-M27 | M27 | 2 | 16 | 40 | 5 | 12 | 7.5 | P30 | 245 | 94 | CAD | 请求报价 |
材质、表面处理
| SFM | SFMS | |
|---|---|---|
| 主体 | SCM435（硬度32-42HRC） 四氧化三铁保护膜（黑） |
SUS304 |
| O型圈 | 丁腈橡胶（JIS B 2401的1类B） | 氟橡胶（JIS B 2401的4类D） |
用途
液压设备/气压设备/一般工业机械特点
- 由于附带有O型圈，因此无需在内螺纹侧构件上进行槽加工。
- 由于采用圆柱螺纹，因此不会发生类似于紧固锥形螺纹时内螺纹侧构件的变形现象。适合于安装、拆卸频繁的液压设备、气压设备等。
- 不锈钢制SFMS将公制细牙螺纹与管用圆柱螺纹实现了标准化。
