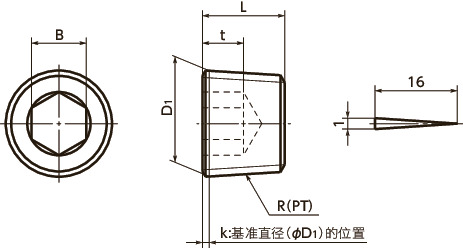

形状図
尺寸・CAD
单位 : mm
| 型号 | R(PT) 螺纹公称 |
D1＊1 | k | L | B | t | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SFTS-0.5-PS | R1/16 | 7.723 | 0.45 | 6 | 4 | 3 | 2 | CAD | 请求报价 |
| SFTS-1-PS | R1/8 | 9.728 | 0.45 | 7 | 5 | 3.5 | 3 | CAD | 请求报价 |
| SFTS-2-PS | R1/4 | 13.157 | 0.7 | 8.9 | 6 | 4.5 | 6 | CAD | 请求报价 |
| SFTS-3-PS | R3/8 | 16.662 | 0.7 | 10 | 8 | 5 | 11 | CAD | 请求报价 |
| SFTS-4-PS | R1/2 | 20.955 | 0.9 | 12 | 10 | 6 | 21 | CAD | 请求报价 |
＊1： D1尺寸为参考值（理论值）。
材质、表面处理
| SFTS-PS | |
|---|---|
| 主体 | SUSXM7 （相当于SUS304） |
用途
液压设备/气压设备/一般工业机械特点

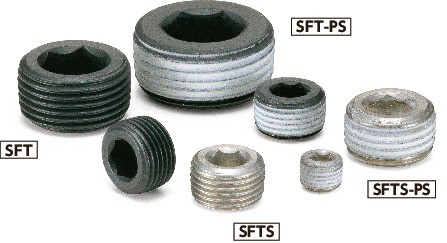

- 沉头型配管用锥形螺塞
- SFT-PS SFTS-PS是无需密封带及密封剂的预涂密封型。可大幅缩短作业时间。另外，可发挥出很高的密封效果。
- 预涂密封型的耐油性、耐汽油性、耐水性和耐热性优异。
