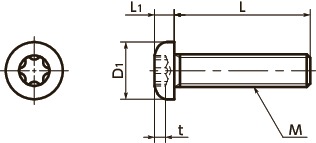

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 适用扳手 | 梅花槽序号 No. |
t | 毎包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SNPXS-M4-6 | M4 | 0.7 | 6 | 8 | 3.1 | SKX-20 | 20 | 1.66 | 20 | 1 | CAD | 请求报价 |
| SNPXS-M4-8 | M4 | 0.7 | 8 | 8 | 3.1 | SKX-20 | 20 | 1.66 | 20 | 1.2 | CAD | 请求报价 |
| SNPXS-M4-10 | M4 | 0.7 | 10 | 8 | 3.1 | SKX-20 | 20 | 1.66 | 20 | 1.3 | CAD | 请求报价 |
| SNPXS-M4-12 | M4 | 0.7 | 12 | 8 | 3.1 | SKX-20 | 20 | 1.66 | 20 | 1.5 | CAD | 请求报价 |
| SNPXS-M4-16 | M4 | 0.7 | 16 | 8 | 3.1 | SKX-20 | 20 | 1.66 | 20 | 1.8 | CAD | 请求报价 |
| SNPXS-M4-20 | M4 | 0.7 | 20 | 8 | 3.1 | SKX-20 | 20 | 1.66 | 20 | 2.1 | CAD | 请求报价 |
| SNPXS-M4-25 | M4 | 0.7 | 25 | 8 | 3.1 | SKX-20 | 20 | 1.66 | 20 | 2.5 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNPXS | |
|---|---|
| 材质 | SUSXM7（相当于SUS304） |
| 强度等级 | A2-50 |
用途
防止螺丝头部破损/牢固紧固特点
- 梅花槽＊1是能比十字槽承受更高的紧固扭矩的形状。⇒梅花槽螺丝的特点
- 不易因紧固而导致螺丝头部破损，可以安全、牢固地进行紧固。
- 用六角扳手或螺丝刀等普通工具无法安装、拆卸。还可以适用于设备、器材的防拆卸、防盗、防破坏的场合。＊2
- 请将专用扳手SKX或专用螺丝批头SKXB与专用磁性螺丝刀SRD组合使用以进行安装、拆卸。
- 在狭窄场所安装、拆卸时，请使用对应窄处作业梅花槽扳手SKX-N。
- 符合ISO 14583标准。
＊1： 梅花槽的形状在JIS B 1015：2008（ISO 10664：2005）“外螺纹零部件用梅花槽”中有规定。
＊2： 梅花槽用的工具一般在市场上销售。如果以防破坏为主要目的，请考虑防破坏螺丝。⇒防破坏螺丝
