形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | Lm | D1 | L1 | B | dc | L2 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSC-M3-10-IG | M3 | 0.5 | 10 | 4 | 5.5 | 3 | 2.5 | 2.2 | 2.4 | 0.7 | CAD | 请求报价 |
| SSC-M3-12-IG | M3 | 0.5 | 12 | 4 | 5.5 | 3 | 2.5 | 2.2 | 2.4 | 0.8 | CAD | 请求报价 |
| SSC-M3-16-IG | M3 | 0.5 | 16 | 4 | 5.5 | 3 | 2.5 | 2.2 | 2.4 | 0.9 | CAD | 请求报价 |
| SSC-M3-20-IG | M3 | 0.5 | 20 | 4 | 5.5 | 3 | 2.5 | 2.2 | 2.4 | 1 | CAD | 请求报价 |
| SSC-M3-25-IG | M3 | 0.5 | 25 | 4 | 5.5 | 3 | 2.5 | 2.2 | 2.4 | 1.2 | CAD | 请求报价 |
| SSC-M4-16-IG | M4 | 0.7 | 16 | 5 | 7 | 4 | 3 | 3 | 3.3 | 2 | CAD | 请求报价 |
| SSC-M4-20-IG | M4 | 0.7 | 20 | 5 | 7 | 4 | 3 | 3 | 3.3 | 2.4 | CAD | 请求报价 |
| SSC-M4-25-IG | M4 | 0.7 | 25 | 5 | 7 | 4 | 3 | 3 | 3.3 | 2.8 | CAD | 请求报价 |
| SSC-M4-30-IG | M4 | 0.7 | 30 | 5 | 7 | 4 | 3 | 3 | 3.3 | 3.2 | CAD | 请求报价 |
| SSC-M5-16-IG | M5 | 0.8 | 16 | 6 | 8.5 | 5 | 4 | 3.9 | 3.8 | 3.2 | CAD | 请求报价 |
| SSC-M5-20-IG | M5 | 0.8 | 20 | 6 | 8.5 | 5 | 4 | 3.9 | 3.8 | 3.8 | CAD | 请求报价 |
| SSC-M5-25-IG | M5 | 0.8 | 25 | 6 | 8.5 | 5 | 4 | 3.9 | 3.8 | 4.4 | CAD | 请求报价 |
| SSC-M5-30-IG | M5 | 0.8 | 30 | 6 | 8.5 | 5 | 4 | 3.9 | 3.8 | 5.2 | CAD | 请求报价 |
| SSC-M6-20-IG | M6 | 1 | 20 | 8 | 10 | 6 | 5 | 4.5 | 4.7 | 6.2 | CAD | 请求报价 |
| SSC-M6-25-IG | M6 | 1 | 25 | 8 | 10 | 6 | 5 | 4.5 | 4.7 | 7.2 | CAD | 请求报价 |
| SSC-M6-30-IG | M6 | 1 | 30 | 8 | 10 | 6 | 5 | 4.5 | 4.7 | 7.9 | CAD | 请求报价 |
| SSC-M6-35-IG | M6 | 1 | 35 | 8 | 10 | 6 | 5 | 4.5 | 4.7 | 9.4 | CAD | 请求报价 |
| SSC-M8-25-IG | M8 | 1.25 | 25 | 10 | 13 | 8 | 6 | 6.3 | 5.9 | 14 | CAD | 请求报价 |
| SSC-M8-30-IG | M8 | 1.25 | 30 | 10 | 13 | 8 | 6 | 6.3 | 5.9 | 15 | CAD | 请求报价 |
| SSC-M8-35-IG | M8 | 1.25 | 35 | 10 | 13 | 8 | 6 | 6.3 | 5.9 | 16 | CAD | 请求报价 |
相关服务
材质、表面处理
| SSC-IG | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 强度等级 | A2-70 |
用途
固定保护盖、检查盖对应CE标志
适用于狭窄空间、高处、暗处等容易导致螺丝偏斜拧紧的场合
机床/食品机械/电气、电子设备
特点

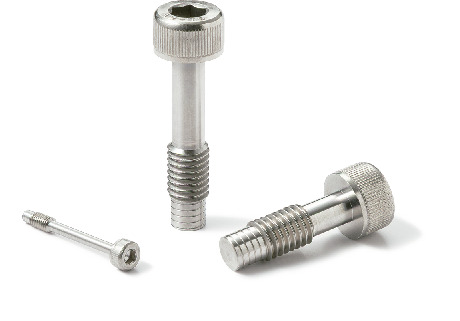

- 不锈钢制的带导引内六角防脱落螺丝。
- 防止螺丝的脱落、丢失。用于固定频繁安装、拆卸的保护盖及检查盖。

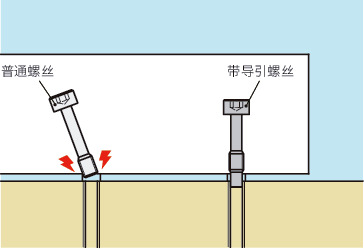

- 即使在不便作业的恶劣环境下，利用螺丝前端的导引结构，也能轻松地将其垂直插入内螺纹中。
- 可防止因倾斜紧固导致的粘连和断裂。
- 无需依赖操作人员的熟练度，即可实现稳定、可靠的紧固作业。
- 也可提供特殊表面处理规格，以进一步降低发生粘连的风险。请垂询客户中心。
使用注意事项
- 请务必先将导引部完全插入内螺纹内，然后再进行紧固。若插入不充分，可能会导致粘连。
- 请在使用前确认内螺纹部无磨损及切屑。
- 导引部可能会残留一些螺牙，但这不影响功能。
- 请将盖子侧的螺孔小径设定在dc尺寸以上。
- 请将盖子厚度设定在0.8mm以上。

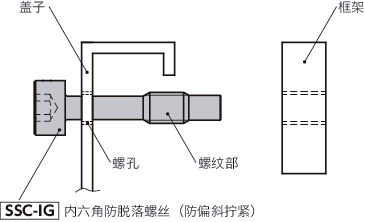

安装示例
请在盖子上加工螺孔，让SSC-IG的螺纹部穿过。由于SSC-IG的螺纹部卡在盖子的螺孔上，即使从框架上卸下螺丝，SSC-IG也不会从盖子上脱落。
