十字槽超极短头螺栓（带尼龙熔敷）

Super Ultra Low Profile Cross Recessed Machine Screws with Nylon Patch

SEC-TZB-ALK

安全注意事项

符号RoHS指令

  • 空间
  • 防松件
  • 装饰

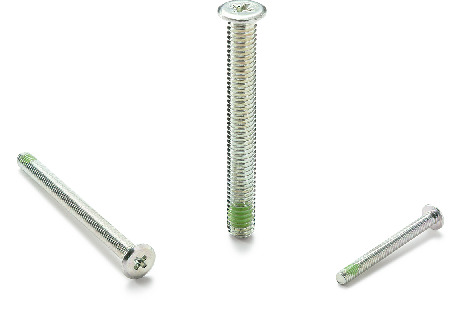

SEC-TZB-ALK十字槽超极短头螺栓（带尼龙熔敷）

形状図

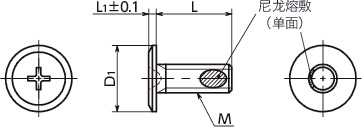

SEC-TZB-ALK十字槽超极短头螺栓（带尼龙熔敷）寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M2
M2.5
M2.6
M3
M4
M5
M6
L
所有
3
4
5
6
8
10
12
14
15
16
20
22
25
30
35
40
45
50

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 L1 十字槽型号 最大紧固
扭矩
(N・m)＊1		 每包数量 质量
(g)		 CAD下载 请求报价
SEC-M2-3-TZB-ALK M2 0.4 3 4 0.5 0 0.09 10 0.09 CAD 请求报价
SEC-M2-4-TZB-ALK M2 0.4 4 4 0.5 0 0.09 10 0.1 CAD 请求报价
SEC-M2-5-TZB-ALK M2 0.4 5 4 0.5 0 0.09 10 0.12 CAD 请求报价
SEC-M2-6-TZB-ALK M2 0.4 6 4 0.5 0 0.09 10 0.14 CAD 请求报价
SEC-M2-8-TZB-ALK M2 0.4 8 4 0.5 0 0.09 10 0.17 CAD 请求报价
SEC-M2-10-TZB-ALK M2 0.4 10 4 0.5 0 0.09 10 0.21 CAD 请求报价
SEC-M2-12-TZB-ALK M2 0.4 12 4 0.5 0 0.09 10 0.24 CAD 请求报价
SEC-M2.5-3-TZB-ALK M2.5 0.45 3 5 0.6 1 0.26 10 0.14 CAD 请求报价
SEC-M2.5-4-TZB-ALK M2.5 0.45 4 5 0.6 1 0.26 10 0.17 CAD 请求报价
SEC-M2.5-5-TZB-ALK M2.5 0.45 5 5 0.6 1 0.26 10 0.2 CAD 请求报价
SEC-M2.5-6-TZB-ALK M2.5 0.45 6 5 0.6 1 0.26 10 0.23 CAD 请求报价
SEC-M2.5-8-TZB-ALK M2.5 0.45 8 5 0.6 1 0.26 10 0.29 CAD 请求报价
SEC-M2.5-10-TZB-ALK M2.5 0.45 10 5 0.6 1 0.26 10 0.35 CAD 请求报价
SEC-M2.5-12-TZB-ALK M2.5 0.45 12 5 0.6 1 0.26 10 0.41 CAD 请求报价
SEC-M2.6-3-TZB-ALK M2.6 0.45 3 5 0.6 1 0.26 10 0.16 CAD 请求报价
SEC-M2.6-4-TZB-ALK M2.6 0.45 4 5 0.6 1 0.26 10 0.17 CAD 请求报价
SEC-M2.6-5-TZB-ALK M2.6 0.45 5 5 0.6 1 0.26 10 0.2 CAD 请求报价
SEC-M2.6-6-TZB-ALK M2.6 0.45 6 5 0.6 1 0.26 10 0.24 CAD 请求报价
SEC-M2.6-8-TZB-ALK M2.6 0.45 8 5 0.6 1 0.26 10 0.3 CAD 请求报价
SEC-M2.6-10-TZB-ALK M2.6 0.45 10 5 0.6 1 0.26 10 0.37 CAD 请求报价
SEC-M2.6-12-TZB-ALK M2.6 0.45 12 5 0.6 1 0.26 10 0.42 CAD 请求报价
SEC-M2.6-14-TZB-ALK M2.6 0.45 14 5 0.6 1 0.26 10 0.49 CAD 请求报价
SEC-M3-3-TZB-ALK M3 0.5 3 6 0.8 1 0.29 10 0.3 CAD 请求报价
SEC-M3-4-TZB-ALK M3 0.5 4 6 0.8 1 0.29 10 0.3 CAD 请求报价
SEC-M3-5-TZB-ALK M3 0.5 5 6 0.8 1 0.29 10 0.34 CAD 请求报价
SEC-M3-6-TZB-ALK M3 0.5 6 6 0.8 1 0.29 10 0.38 CAD 请求报价
SEC-M3-8-TZB-ALK M3 0.5 8 6 0.8 1 0.29 10 0.42 CAD 请求报价
SEC-M3-10-TZB-ALK M3 0.5 10 6 0.8 1 0.29 10 0.46 CAD 请求报价
SEC-M3-12-TZB-ALK M3 0.5 12 6 0.8 1 0.29 10 0.52 CAD 请求报价
SEC-M3-14-TZB-ALK M3 0.5 14 6 0.8 1 0.29 10 0.63 CAD 请求报价
SEC-M3-15-TZB-ALK M3 0.5 15 6 0.8 1 0.29 10 0.63 CAD 请求报价
SEC-M3-16-TZB-ALK M3 0.5 16 6 0.8 1 0.29 10 0.63 CAD 请求报价
SEC-M3-20-TZB-ALK M3 0.5 20 6 0.8 1 0.29 10 0.75 CAD 请求报价
SEC-M3-22-TZB-ALK M3 0.5 22 6 0.8 1 0.29 10 0.81 CAD 请求报价
SEC-M3-25-TZB-ALK M3 0.5 25 6 0.8 1 0.29 10 0.89 CAD 请求报价
SEC-M3-30-TZB-ALK M3 0.5 30 6 0.8 1 0.29 10 1 CAD 请求报价
SEC-M4-4-TZB-ALK M4 0.7 4 8 0.9 2 0.83 10 0.33 CAD 请求报价
SEC-M4-5-TZB-ALK M4 0.7 5 8 0.9 2 0.83 10 0.4 CAD 请求报价
SEC-M4-6-TZB-ALK M4 0.7 6 8 0.9 2 0.83 10 0.49 CAD 请求报价
SEC-M4-8-TZB-ALK M4 0.7 8 8 0.9 2 0.83 10 0.61 CAD 请求报价
SEC-M4-10-TZB-ALK M4 0.7 10 8 0.9 2 0.83 10 0.75 CAD 请求报价
SEC-M4-12-TZB-ALK M4 0.7 12 8 0.9 2 0.83 10 0.9 CAD 请求报价
SEC-M4-14-TZB-ALK M4 0.7 14 8 0.9 2 0.83 10 1.2 CAD 请求报价
SEC-M4-15-TZB-ALK M4 0.7 15 8 0.9 2 0.83 10 1.2 CAD 请求报价
SEC-M4-16-TZB-ALK M4 0.7 16 8 0.9 2 0.83 10 1.2 CAD 请求报价
SEC-M4-20-TZB-ALK M4 0.7 20 8 0.9 2 0.83 10 1.4 CAD 请求报价
SEC-M4-22-TZB-ALK M4 0.7 22 8 0.9 2 0.83 10 1.5 CAD 请求报价
SEC-M4-25-TZB-ALK M4 0.7 25 8 0.9 2 0.83 10 1.7 CAD 请求报价
SEC-M4-30-TZB-ALK M4 0.7 30 8 0.9 2 0.83 10 1.9 CAD 请求报价
SEC-M4-35-TZB-ALK M4 0.7 35 8 0.9 2 0.83 10 2.2 CAD 请求报价
SEC-M4-40-TZB-ALK M4 0.7 40 8 0.9 2 0.83 10 2.4 CAD 请求报价
SEC-M4-45-TZB-ALK M4 0.7 45 8 0.9 2 0.83 10 2.7 CAD 请求报价
SEC-M4-50-TZB-ALK M4 0.7 50 8 0.9 2 0.83 10 2.9 CAD 请求报价
SEC-M5-5-TZB-ALK M5 0.8 5 9 1 2 0.98 10 1.4 CAD 请求报价
SEC-M5-6-TZB-ALK M5 0.8 6 9 1 2 0.98 10 1.4 CAD 请求报价
SEC-M5-8-TZB-ALK M5 0.8 8 9 1 2 0.98 10 1.5 CAD 请求报价
SEC-M5-10-TZB-ALK M5 0.8 10 9 1 2 0.98 10 1.6 CAD 请求报价
SEC-M5-12-TZB-ALK M5 0.8 12 9 1 2 0.98 10 1.8 CAD 请求报价
SEC-M5-14-TZB-ALK M5 0.8 14 9 1 2 0.98 10 2.1 CAD 请求报价
SEC-M5-15-TZB-ALK M5 0.8 15 9 1 2 0.98 10 2.1 CAD 请求报价
SEC-M5-16-TZB-ALK M5 0.8 16 9 1 2 0.98 10 2.1 CAD 请求报价
SEC-M5-20-TZB-ALK M5 0.8 20 9 1 2 0.98 10 2.4 CAD 请求报价
SEC-M5-22-TZB-ALK M5 0.8 22 9 1 2 0.98 10 2.6 CAD 请求报价
SEC-M5-25-TZB-ALK M5 0.8 25 9 1 2 0.98 10 2.8 CAD 请求报价
SEC-M5-30-TZB-ALK M5 0.8 30 9 1 2 0.98 10 3.2 CAD 请求报价
SEC-M5-35-TZB-ALK M5 0.8 35 9 1 2 0.98 10 3.7 CAD 请求报价
SEC-M5-40-TZB-ALK M5 0.8 40 9 1 2 0.98 10 4.1 CAD 请求报价
SEC-M5-45-TZB-ALK M5 0.8 45 9 1 2 0.98 10 4.5 CAD 请求报价
SEC-M5-50-TZB-ALK M5 0.8 50 9 1 2 0.98 10 4.9 CAD 请求报价
SEC-M6-8-TZB-ALK M6 1 8 10 1.2 2 1.68 10 2.5 CAD 请求报价
SEC-M6-10-TZB-ALK M6 1 10 10 1.2 2 1.68 10 2.8 CAD 请求报价
SEC-M6-12-TZB-ALK M6 1 12 10 1.2 2 1.68 10 2.9 CAD 请求报价
SEC-M6-14-TZB-ALK M6 1 14 10 1.2 2 1.68 10 3.4 CAD 请求报价
SEC-M6-15-TZB-ALK M6 1 15 10 1.2 2 1.68 10 3.4 CAD 请求报价
SEC-M6-16-TZB-ALK M6 1 16 10 1.2 2 1.68 10 3.4 CAD 请求报价
SEC-M6-20-TZB-ALK M6 1 20 10 1.2 2 1.68 10 3.8 CAD 请求报价
SEC-M6-22-TZB-ALK M6 1 22 10 1.2 2 1.68 10 4.1 CAD 请求报价
SEC-M6-25-TZB-ALK M6 1 25 10 1.2 2 1.68 10 4.4 CAD 请求报价
SEC-M6-30-TZB-ALK M6 1 30 10 1.2 2 1.68 10 5 CAD 请求报价
SEC-M6-35-TZB-ALK M6 1 35 10 1.2 2 1.68 10 6.5 CAD 请求报价
SEC-M6-40-TZB-ALK M6 1 40 10 1.2 2 1.68 10 7 CAD 请求报价
SEC-M6-45-TZB-ALK M6 1 45 10 1.2 2 1.68 10 7.5 CAD 请求报价
SEC-M6-50-TZB-ALK M6 1 50 10 1.2 2 1.68 10 8 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SEC-TZB-ALK
主体 钢
三价铬酸盐处理
尼龙熔敷 尼龙11

用途

设备、装置的省空间化
防止螺丝回转、脱落

特点

  • 十字槽超极短头螺栓。
  • 带尼龙熔敷。
  • 可节省设备与装置的空间或用于上部空间有限的部位。
  • 通过螺丝部熔敷的尼龙的摩擦阻力来抑制螺丝回转。
  • 由于可抑制回转，即使已失去连接力，仍可以防止螺丝脱落。
  • 尼龙熔敷的耐热温度为120℃。
  • 还备有采用特殊十字槽的SEQ-TZB-ALK，更不易滑脱。还有M3・M4的部分L尺寸产品。SEQ-TZB-ALK
