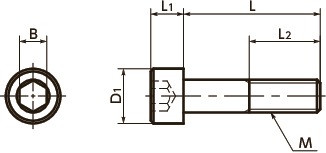

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | 强度等级 | D1 | L1 | B | L2 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SNSX-M6-16-109 | M6 | 1 | 16 | 10.9 | 10 | 6 | 5 | 全螺纹 | 5.8 | CAD | 请求报价 |
| SNSX-M6-20-109 | M6 | 1 | 20 | 10.9 | 10 | 6 | 5 | 全螺纹 | 6.5 | CAD | 请求报价 |
| SNSX-M6-25-109 | M6 | 1 | 25 | 10.9 | 10 | 6 | 5 | 全螺纹 | 7.6 | CAD | 请求报价 |
| SNSX-M6-30-109 | M6 | 1 | 30 | 10.9 | 10 | 6 | 5 | 全螺纹 | 8.3 | CAD | 请求报价 |
| SNSX-M6-40-109 | M6 | 1 | 40 | 10.9 | 10 | 6 | 5 | 24 | 11 | CAD | 请求报价 |
| SNSX-M6-50-109 | M6 | 1 | 50 | 10.9 | 10 | 6 | 5 | 24 | 13 | CAD | 请求报价 |
材质、表面处理
| SNSX-109 | |
|---|---|
| 主体 | SUS316L HiMo |
| 强度等级 | 10.9 |
用途
FPD制造装置/半导体制造装置/溅射装置/海洋设备/一般工业机械
特点

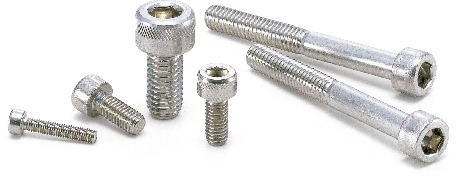

- 不锈钢制高强度内六角圆柱头螺栓。
（强度等级8.8・10.9） - 适用于需兼备强度和耐蚀性的场合。
- 每一个螺丝的强度都很高，通过减小螺纹直径及削减个数，实现省空间化、轻量化。
- 耐热性、耐蚀性优良。
- 无磁。
- 符合JIS B 1176, ISO 4762, DIN 912标准。⇒技术资料：JIS B 1176、ISO 4762
机械性质
| 型号・强度等级＼特性 | 拉伸强度（N/mm2） | 0.2％承压力（N/mm2） | 断裂后的伸长率 最小值（mm） |
|---|---|---|---|
| A2-50・A4-50 | 500 | 210 | 0.6d |
| A2-70・A4-70 | 700 | 450 | 0.4d |
| SNSX-888.8 | 800 | 640 | 0.3d |
| SNSX-109 10.9 | 1,000 | 900 | 0.2d |
表中数值非保证值，仅供参考。

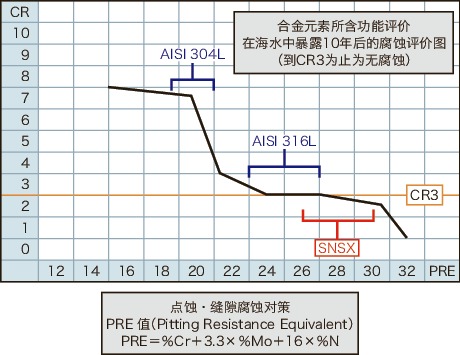

不同金属材料的腐蚀试验结果
用于SNSX 的SUS316L HiMo钢是一种减少碳并增加Cr、Ni、Mo的特殊合金钢。低碳化对于晶间腐蚀破裂表现出了较高的抵抗力，Cr和Mo的增加提高了对点蚀、缝隙腐蚀的抵抗力。其次，Ni的增加具有降低应力腐蚀破裂风险的效果。上表显示暴露于与海洋环境相同的状态下10年后的腐蚀程度，CR3以下未产生腐蚀。
硫酸腐蚀试验（H2SO4、50℃、mm/年）
| 型号・材质＼浓度 | 3％ | 10％ | 20％ |
|---|---|---|---|
| SUS304 | 1.08 | 3 | - |
| SUS316、SUS316L | 0 | 0.3 | 1.3 |
| SNSX-88 SNSX-109 | 0 | 0 | 0.44 |
表中数值非保证值，仅供参考。
磁导率的比较
| 型号・材质 | 磁导率 |
|---|---|
| SNSX-88SUS316L HiMo | 1.006 |
| SNSX-109SUS316L HiMo | 1.007 |
| SNSLSUS316L | 1.006 |
| SUSXM7 | 1.4 |
表中数值非保证值，仅供参考。
