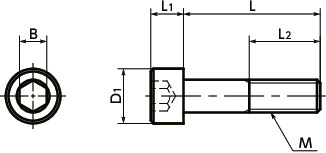

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | L2 | 拉伸断裂 载荷（N）＊1 |
扭转断裂 扭矩 （N・m）＊1 |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SNST-M3-5 | M3 | 0.5 | 5 | 5.5 | 3 | 2.5 | 全螺纹 | 3210 | 1.5 | 0.38 | CAD | 请求报价 |
| SNST-M3-6 | M3 | 0.5 | 6 | 5.5 | 3 | 2.5 | 全螺纹 | 3210 | 1.5 | 0.4 | CAD | 请求报价 |
| SNST-M3-8 | M3 | 0.5 | 8 | 5.5 | 3 | 2.5 | 全螺纹 | 3210 | 1.5 | 0.45 | CAD | 请求报价 |
| SNST-M3-10 | M3 | 0.5 | 10 | 5.5 | 3 | 2.5 | 全螺纹 | 3210 | 1.5 | 0.5 | CAD | 请求报价 |
| SNST-M3-12 | M3 | 0.5 | 12 | 5.5 | 3 | 2.5 | 全螺纹 | 3210 | 1.5 | 0.54 | CAD | 请求报价 |
| SNST-M3-16 | M3 | 0.5 | 16 | 5.5 | 3 | 2.5 | 全螺纹 | 3210 | 1.5 | 0.66 | CAD | 请求报价 |
| SNST-M3-20 | M3 | 0.5 | 20 | 5.5 | 3 | 2.5 | 全螺纹 | 3210 | 1.5 | 0.77 | CAD | 请求报价 |
| SNST-M4-6 | M4 | 0.7 | 6 | 7 | 4 | 3 | 全螺纹 | 5610 | 3.4 | 0.86 | CAD | 请求报价 |
| SNST-M4-8 | M4 | 0.7 | 8 | 7 | 4 | 3 | 全螺纹 | 5610 | 3.4 | 0.94 | CAD | 请求报价 |
| SNST-M4-10 | M4 | 0.7 | 10 | 7 | 4 | 3 | 全螺纹 | 5610 | 3.4 | 1 | CAD | 请求报价 |
| SNST-M4-12 | M4 | 0.7 | 12 | 7 | 4 | 3 | 全螺纹 | 5610 | 3.4 | 1.1 | CAD | 请求报价 |
| SNST-M4-16 | M4 | 0.7 | 16 | 7 | 4 | 3 | 全螺纹 | 5610 | 3.4 | 1.3 | CAD | 请求报价 |
| SNST-M4-20 | M4 | 0.7 | 20 | 7 | 4 | 3 | 全螺纹 | 5610 | 3.4 | 1.5 | CAD | 请求报价 |
| SNST-M4-25 | M4 | 0.7 | 25 | 7 | 4 | 3 | 全螺纹 | 5610 | 3.4 | 1.8 | CAD | 请求报价 |
| SNST-M4-30 | M4 | 0.7 | 30 | 7 | 4 | 3 | 20 | 5610 | 3.4 | 2.1 | CAD | 请求报价 |
| SNST-M5-10 | M5 | 0.8 | 10 | 8.5 | 5 | 4 | 全螺纹 | 9080 | 7.1 | 1.5 | CAD | 请求报价 |
| SNST-M5-12 | M5 | 0.8 | 12 | 8.5 | 5 | 4 | 全螺纹 | 9080 | 7.1 | 1.7 | CAD | 请求报价 |
| SNST-M5-16 | M5 | 0.8 | 16 | 8.5 | 5 | 4 | 全螺纹 | 9080 | 7.1 | 2 | CAD | 请求报价 |
| SNST-M5-20 | M5 | 0.8 | 20 | 8.5 | 5 | 4 | 全螺纹 | 9080 | 7.1 | 2.3 | CAD | 请求报价 |
| SNST-M5-25 | M5 | 0.8 | 25 | 8.5 | 5 | 4 | 全螺纹 | 9080 | 7.1 | 2.7 | CAD | 请求报价 |
| SNST-M5-30 | M5 | 0.8 | 30 | 8.5 | 5 | 4 | 22 | 9080 | 7.1 | 3.1 | CAD | 请求报价 |
| SNST-M5-35 | M5 | 0.8 | 35 | 8.5 | 5 | 4 | 22 | 9080 | 7.1 | 3.6 | CAD | 请求报价 |
| SNST-M6-10 | M6 | 1 | 10 | 10 | 6 | 5 | 全螺纹 | 12800 | 12 | 2.7 | CAD | 请求报价 |
| SNST-M6-12 | M6 | 1 | 12 | 10 | 6 | 5 | 全螺纹 | 12800 | 12 | 2.9 | CAD | 请求报价 |
| SNST-M6-16 | M6 | 1 | 16 | 10 | 6 | 5 | 全螺纹 | 12800 | 12 | 3.3 | CAD | 请求报价 |
| SNST-M6-20 | M6 | 1 | 20 | 10 | 6 | 5 | 全螺纹 | 12800 | 12 | 3.7 | CAD | 请求报价 |
| SNST-M6-25 | M6 | 1 | 25 | 10 | 6 | 5 | 全螺纹 | 12800 | 12 | 4.3 | CAD | 请求报价 |
| SNST-M6-30 | M6 | 1 | 30 | 10 | 6 | 5 | 全螺纹 | 12800 | 12 | 4.7 | CAD | 请求报价 |
| SNST-M6-35 | M6 | 1 | 35 | 10 | 6 | 5 | 24 | 12800 | 12 | 5.6 | CAD | 请求报价 |
| SNST-M6-40 | M6 | 1 | 40 | 10 | 6 | 5 | 24 | 12800 | 12 | 6.2 | CAD | 请求报价 |
| SNST-M6-45 | M6 | 1 | 45 | 10 | 6 | 5 | 24 | 12800 | 12 | 6.9 | CAD | 请求报价 |
| SNST-M6-50 | M6 | 1 | 50 | 10 | 6 | 5 | 24 | 12800 | 12 | 7.5 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
●如有订购多件相同尺寸的商品，我们将统一进行无尘包装。
材质、表面处理
| SNST | |
|---|---|
| 主体 | TW340（2类钛） |
用途
汽车、航空宇宙设备、机器人等的轻量化FPD制造装置/半导体制造装置/电气・电子设备/海洋设备/镀膜设备
特点
- 比重约为不锈钢的60%。
- 无磁性。
- 耐药品性、耐海水性优异。
- 钛合金材质的特性请参阅“钛合金的特性”。⇒钛的特性
- 符合JIS B 1176、ISO 4762、DIN 912标准。➡技术资料：JIS B 1176、ISO 4762
- 通过特殊表面处理对表面进行了改质。而且已完成无尘洗净、无尘包装。是没有油污及脏物附着的无尘规格。⇒无尘洗净、无尘包装服务
机械性质
| TW340（2类钛） | |
|---|---|
| 拉伸强度（N/mm2） | 340-510 |
| 0.2％承压力（N/mm2） | 215以上 |
| 伸长率（％） | 23以上 |
表中数值非保证值，仅供参考。
物性
| TW340（2类钛） | |
|---|---|
| 比重 | 4.51 |
| 熔点（℃） | 1668 |
| 纵向弹性系数（GPa） | 106 |
| 热传导率（W/（m・K）） | 17.16 |
| 线性膨胀系数（K-1） | 8.4×10-6 |
| 电阻率（μΩ・m） | 0.55 |
| 磁导率（μ） | 1.0001（无磁） |
表中数值非保证值，仅供参考。
