内六角小头螺栓（通孔型）

Vented Socket Head Cap Screws with Small Head

SVSS-SD

安全注意事项

符号RoHS指令

  • 真空
  • 无尘
  • 薄型

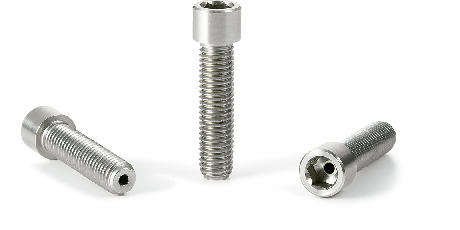

SVSS-SD内六角小头螺栓（通孔型）

形状図

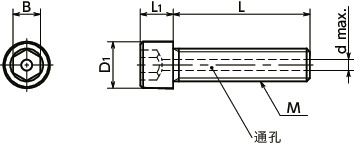

SVSS-SD内六角小头螺栓（通孔型）寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M2
M2.5
M3
M4
M5
M6
M8
M10
L
所有
3
4
5
6
8
10
12
16
20
25
30
35
40

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 L1 B d 每包数量 质量
(g)		 CAD下载 请求报价
SVSS-M2-3-SD M2 0.4 3 3 2 1.5 0.8 10 0.088 CAD 请求报价
SVSS-M2-4-SD M2 0.4 4 3 2 1.5 0.8 10 0.11 CAD 请求报价
SVSS-M2-5-SD M2 0.4 5 3 2 1.5 0.8 10 0.13 CAD 请求报价
SVSS-M2-6-SD M2 0.4 6 3 2 1.5 0.8 10 0.15 CAD 请求报价
SVSS-M2.5-4-SD M2.5 0.45 4 3.8 2.5 2 1 10 0.26 CAD 请求报价
SVSS-M2.5-5-SD M2.5 0.45 5 3.8 2.5 2 1 10 0.29 CAD 请求报价
SVSS-M2.5-6-SD M2.5 0.45 6 3.8 2.5 2 1 10 0.32 CAD 请求报价
SVSS-M2.5-8-SD M2.5 0.45 8 3.8 2.5 2 1 10 0.38 CAD 请求报价
SVSS-M3-5-SD M3 0.5 5 4.5 3 2.5 1.2 20 0.5 CAD 请求报价
SVSS-M3-6-SD M3 0.5 6 4.5 3 2.5 1.2 20 0.54 CAD 请求报价
SVSS-M3-8-SD M3 0.5 8 4.5 3 2.5 1.2 20 0.59 CAD 请求报价
SVSS-M3-10-SD M3 0.5 10 4.5 3 2.5 1.2 20 0.71 CAD 请求报价
SVSS-M3-12-SD M3 0.5 12 4.5 3 2.5 1.2 20 0.8 CAD 请求报价
SVSS-M4-6-SD M4 0.7 6 5.5 4 3 1.5 20 1.1 CAD 请求报价
SVSS-M4-8-SD M4 0.7 8 5.5 4 3 1.5 20 1.3 CAD 请求报价
SVSS-M4-10-SD M4 0.7 10 5.5 4 3 1.5 20 1.4 CAD 请求报价
SVSS-M4-12-SD M4 0.7 12 5.5 4 3 1.5 20 1.6 CAD 请求报价
SVSS-M4-16-SD M4 0.7 16 5.5 4 3 1.5 20 1.9 CAD 请求报价
SVSS-M4-20-SD M4 0.7 20 5.5 4 3 1.5 20 2.2 CAD 请求报价
SVSS-M4-25-SD M4 0.7 25 5.5 4 3 1.5 20 2.6 CAD 请求报价
SVSS-M5-8-SD M5 0.8 8 7 4.5 4 1.5 10 2.1 CAD 请求报价
SVSS-M5-10-SD M5 0.8 10 7 4.5 4 1.5 10 2.3 CAD 请求报价
SVSS-M5-12-SD M5 0.8 12 7 4.5 4 1.5 10 2.6 CAD 请求报价
SVSS-M5-16-SD M5 0.8 16 7 4.5 4 1.5 10 3.1 CAD 请求报价
SVSS-M5-20-SD M5 0.8 20 7 4.5 4 1.5 10 3.6 CAD 请求报价
SVSS-M5-25-SD M5 0.8 25 7 4.5 4 1.5 10 4.2 CAD 请求报价
SVSS-M6-8-SD M6 1 8 8.5 5.5 5 2 10 3.4 CAD 请求报价
SVSS-M6-10-SD M6 1 10 8.5 5.5 5 2 10 3.7 CAD 请求报价
SVSS-M6-12-SD M6 1 12 8.5 5.5 5 2 10 4.1 CAD 请求报价
SVSS-M6-16-SD M6 1 16 8.5 5.5 5 2 10 4.8 CAD 请求报价
SVSS-M6-20-SD M6 1 20 8.5 5.5 5 2 10 5.5 CAD 请求报价
SVSS-M6-25-SD M6 1 25 8.5 5.5 5 2 10 6.3 CAD 请求报价
SVSS-M6-30-SD M6 1 30 8.5 5.5 5 2 10 7.2 CAD 请求报价
SVSS-M8-10-SD M8 1.25 10 11 7.5 6 2 10 7.8 CAD 请求报价
SVSS-M8-12-SD M8 1.25 12 11 7.5 6 2 10 8.4 CAD 请求报价
SVSS-M8-16-SD M8 1.25 16 11 7.5 6 2 10 9.7 CAD 请求报价
SVSS-M8-20-SD M8 1.25 20 11 7.5 6 2 10 11 CAD 请求报价
SVSS-M8-25-SD M8 1.25 25 11 7.5 6 2 10 13 CAD 请求报价
SVSS-M8-30-SD M8 1.25 30 11 7.5 6 2 10 14 CAD 请求报价
SVSS-M8-35-SD M8 1.25 35 11 7.5 6 2 10 16 CAD 请求报价
SVSS-M10-16-SD M10 1.5 16 13.5 9.5 8 3 5 17 CAD 请求报价
SVSS-M10-20-SD M10 1.5 20 13.5 9.5 8 3 5 19 CAD 请求报价
SVSS-M10-25-SD M10 1.5 25 13.5 9.5 8 3 5 21 CAD 请求报价
SVSS-M10-30-SD M10 1.5 30 13.5 9.5 8 3 5 24 CAD 请求报价
SVSS-M10-35-SD M10 1.5 35 13.5 9.5 8 3 5 26 CAD 请求报价
SVSS-M10-40-SD M10 1.5 40 13.5 9.5 8 3 5 29 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SVSS-SD
主体 SUSXM7（相当于SUS304）
强度等级 A2-70

用途

真空装置/真空容器/FPD制造装置/半导体制造装置/电子显微镜

特点

  • 通孔型小头螺栓。由于头部直径较小，可形成比普通的内六角圆柱头螺栓更小的锪孔直径。
  • 通孔易于排出蓄积于设备、装置的螺丝孔底部的气体，为真空装置的真空抽吸提供支持。
  • 通孔的加工采用了对金属组织影响很小的加工方法。可抑制使用时的脆性破坏和在真空环境下发生漏气。
  • 已完成无尘洗净、无尘包装。⇒无尘洗净、无尘包装服务

使用例

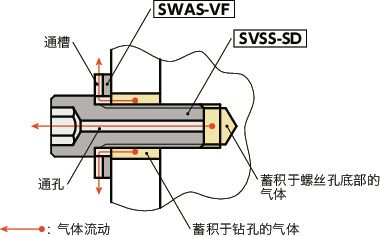

蓄积于螺丝孔底部的气体通过SVSS-SD排出，蓄积于钻孔的气体通过SWAS-VF排出。SWAS-VF

SVSS-SD内六角小头螺栓（通孔型）

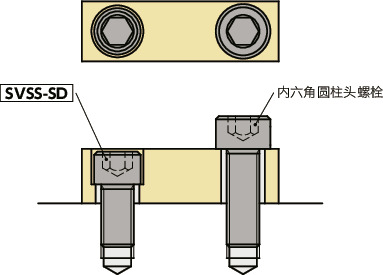

还能对普通的内六角圆柱头螺栓未能进行锪孔加工的部位进行锪孔加工，从而可以隐藏头部。

SVSS-SD内六角小头螺栓（通孔型）


定制示例

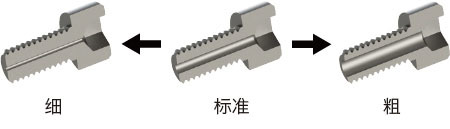

排气孔径可变更。
⇒联系我们请点击这里

SVSS-SD


使用注意事项

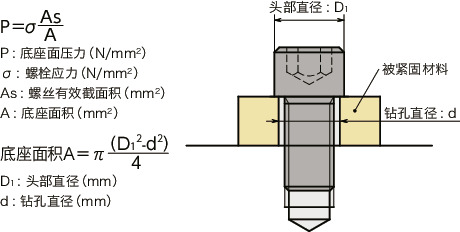

  • 头部底座面的面积小，底座面压力高。
  • 请参考以下公式，注意不要让由螺丝紧固而形成的底座面压力超出被紧固材料的容许表面压力。

SVSS-SD内六角小头螺栓（通孔型）

头部直径和螺丝有效截面积

型号 头部直径（mm） 螺丝有效截面积（mm2）
SVSS-M2-SD 3 2.07
SVSS-M2.5-SD 3.8 3.39
SVSS-M3-SD 4.5 5.03
SVSS-M4-SD 5.5 8.78
SVSS-M5-SD 7 14.2
SVSS-M6-SD 8.5 20.1
SVSS-M8-SD 11 36.6
SVSS-M10-SD 13.5 58
