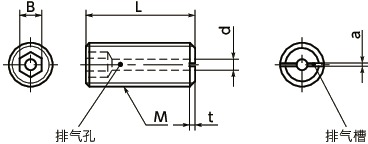

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | B | a | t min. |
d max. |
毎包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SVTS-M4-6 | M4 | 0.7 | 6 | 2 | 0.4 | 0.3 | 1.5 | 20 | 0.4 | CAD | 请求报价 |
| SVTS-M4-8 | M4 | 0.7 | 8 | 2 | 0.4 | 0.3 | 1.5 | 20 | 0.5 | CAD | 请求报价 |
| SVTS-M4-10 | M4 | 0.7 | 10 | 2 | 0.4 | 0.3 | 1.5 | 20 | 0.8 | CAD | 请求报价 |
| SVTS-M4-15 | M4 | 0.7 | 15 | 2 | 0.4 | 0.3 | 1.5 | 20 | 1.2 | CAD | 请求报价 |
| SVTS-M4-20 | M4 | 0.7 | 20 | 2 | 0.4 | 0.3 | 1.5 | 20 | 1.6 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SVTS | |
|---|---|
| 主体 | SUSXM7(相当于SUS304) |
