何为铰链？

支撑门、盖等，使其可开闭的机械要素零件。也叫合叶。
在固定和开闭门、盖这些基本功能之外，NBK还为铰链附加了下面的特点，并将这些独特的铰链标准化。

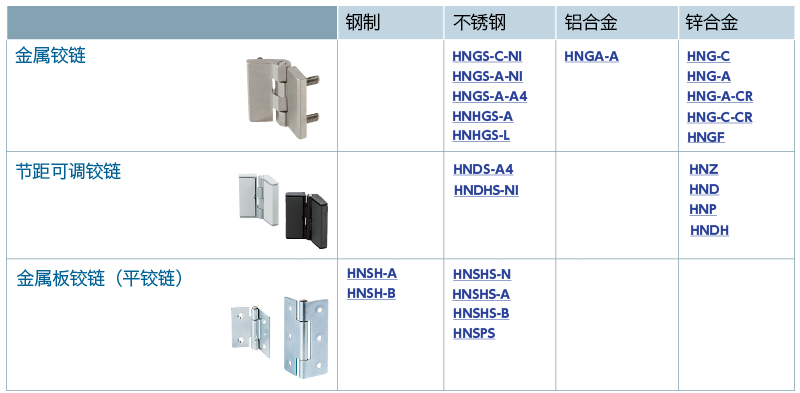

种类和特点

金属铰链

主体具有一定厚度，耐久性更强的全金属制铰链。
具有厚重感的设计。适用于重载用途。

种类和特点

金属铰链

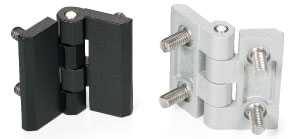

HNG-C
外螺纹型。
锌压铸件制。

HNGS-C-NI
外螺纹型。
不锈钢铸件（相当于SUS304）制，耐腐蚀性优良。

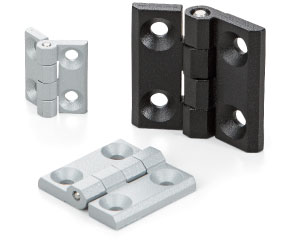

HNG-A
锌压铸件制。

HNGS-A-NI
不锈钢铸件（相当于SUS304）制，耐腐蚀性优良。

HNGS-A-A4
不锈钢铸件（相当于SUS316）制。
具有比HNGS-A-NI（相当于SUS304）更加出色的耐腐蚀性、耐热性。

HNGA-A
轻质铝合金制。

节距可调铰链

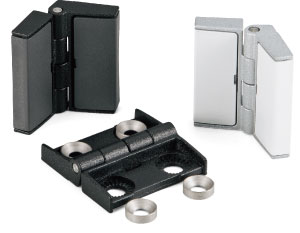

HNZ
可在±的范围内对安装孔位置进行上下左右调整。
带罩盖。外观时尚。

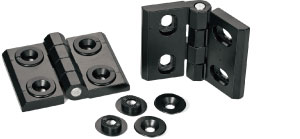

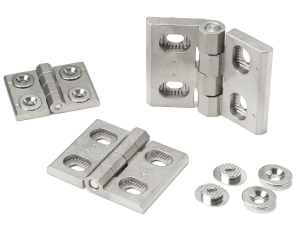

HND
通过主体与可调衬套上加工的1mm间距的锯齿组合，安装孔位置可在垂直方向或水平方向调节±2mm。

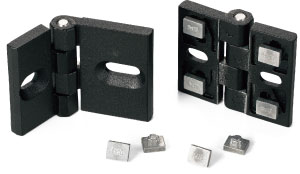

HNP
适用于铝型材的金属制铰链。
通过主体背面的定位导向，可设定铝型材之间的距离。
可通过变更定位导向的方向，安装在槽宽8mm及10mm的铝型材上。

套芯铰链

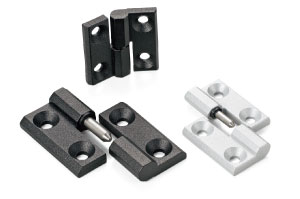

HNJ-A
耐久性更强的全金属制。
备有左开用和右开用^＊2种。

HNJS-A
不锈钢（SUS304）制，耐腐蚀性优良。
备有左开用和右开用^＊2种。

＊1：　何为左开用、右开用？
左开用・・・向左边打开的门用铰链。
右开用・・・向右边打开的门用铰链。

套芯铰链

HNJ-A
耐久性更强的全金属制。
备有左开用和右开用^＊2种。

HNJS-A
不锈钢（SUS304）制，耐腐蚀性优良。
备有左开用和右开用^＊2种。

套芯铰链

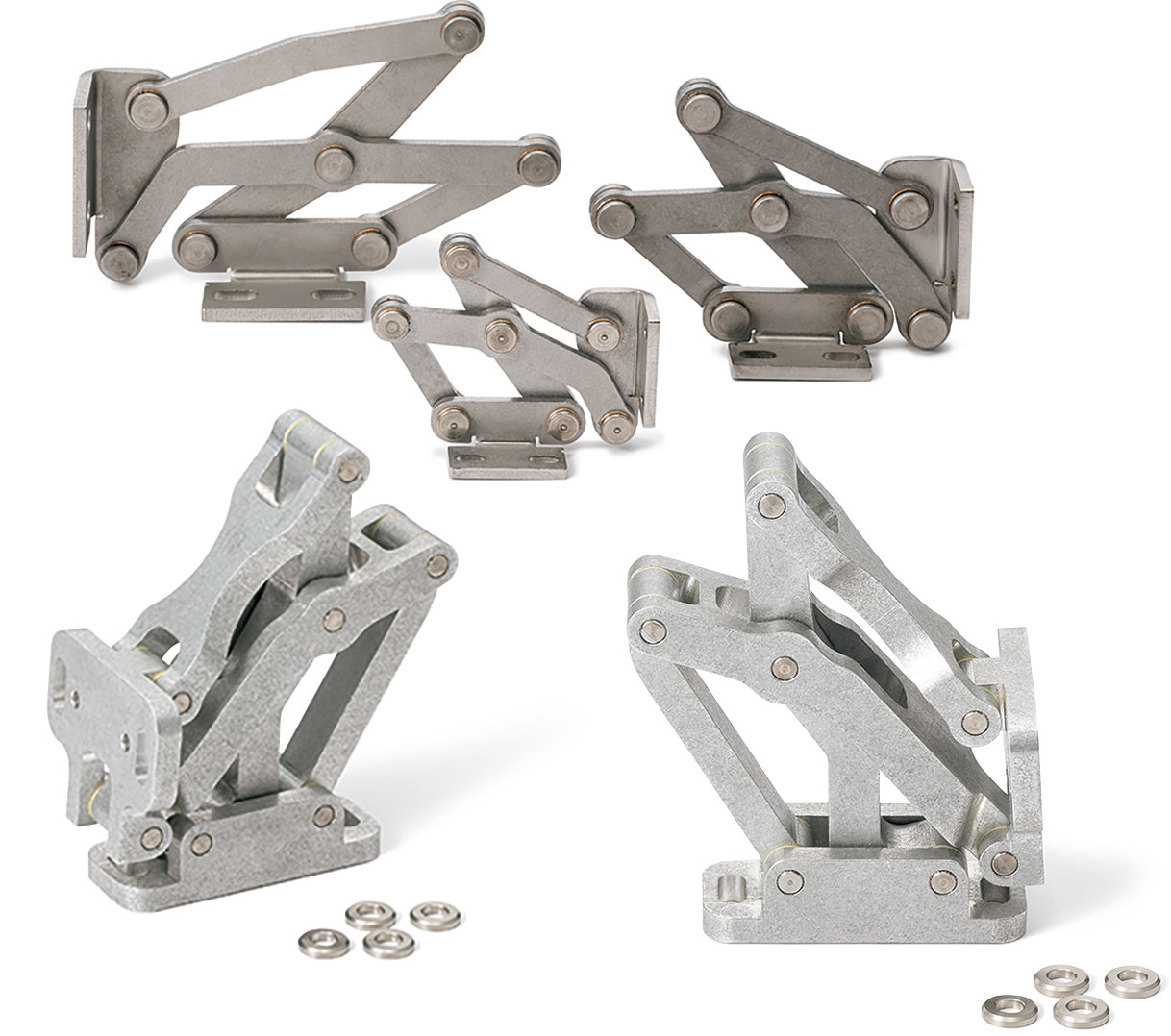

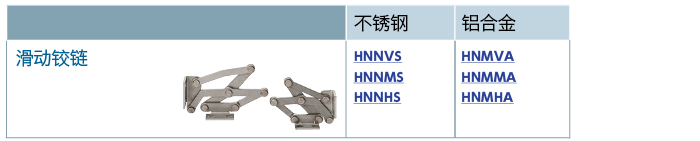

大型滑动铰链

安装在门内侧的大型滑动铰链。
适用于公共汽车行李厢及大型门等用途。

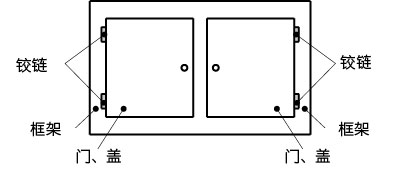

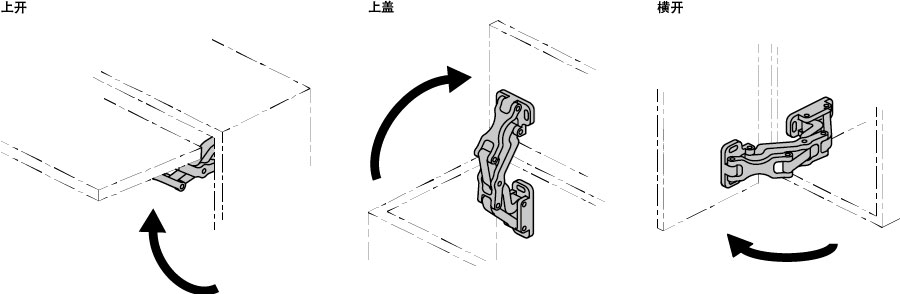

使用例

安全开关、监视用途

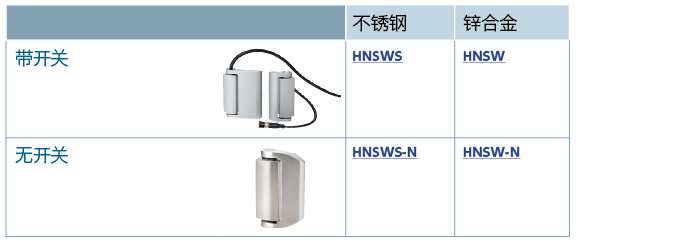

产品一览表

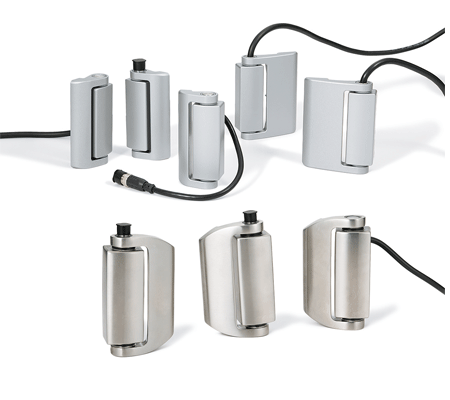

安全开关铰链

此种铰链可用于装置、安全栅栏等的门和盖板的安全开关和监视。
内置开关电路，打开门（铰链旋转）时，开关的接点就会启动。
铰链为内螺纹型，从门的背面安装可以防止破坏。

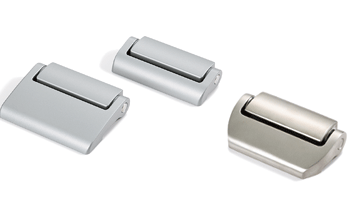

与安全开关铰链形状相同的无开关功能的铰链。
安装安全开关铰链的门上安装多个铰链时，可以作为第2个以后的铰链使用。
也可以单独使用。

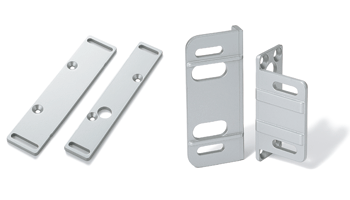

从门的正面安装安全开关铰链时使用的辅助垫片。
可通过主体上的长孔将其安装到铝型材等上。

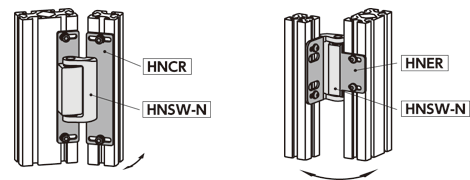

安装示例
