MM+I 是什么？

手柄、拉手、手轮等，是连接人（Man）与机器（Machine）并实现人与机器交流的零部件。NBK把这些零部件总称为Man＆Machine Elements。
除了对功能性、操作性、安全性、信赖性的追求，对使用感和设计感也有细致的考量。
可满足细分需求的产品系列中，有很多产品不仅在日本国内获过奖，而且获得过国际上的工业设计大奖。

对这些产品添加了感知，监控，信号转换等电子的要素，换言之就是附加了智能的机械电子产品。这就是「MM+I」（Man&Machine Elements with Interigence）系列。

拉手 - 带开关、LED、带气压阀

特长

拉手是指开闭门或盖等时，用手抓持进行操作的机械要素零件。
也可作为搬运或移动机械、装置、工件时的把手使用。

塑料拉手（LED）

● 带开关和LED组合的塑料拉手
● LED照光部可通过发光色（3色：红、绿、蓝）的亮灯组合最多实现7种颜色的发光。
● 可用于通过LED照光部确认信号灯、指示灯等设备及装置状态的用途。

带开关、LED、按钮颜色银色

UPIF-MSL

查看产品详情

带开关、LED、按钮颜色黑

UPIF-PSL

查看产品详情

LED

UPIF-L

查看产品详情

带钥匙开关、LED

UPIF-KSL

查看产品详情

塑料拉手（带开关）

●带开关的塑料拉手。可减少设计、施工的麻烦。
●按钮开关可用于切换触点、控制设备及装置等。

带开关、按钮颜色绿/红

UPIF-PS

查看产品详情

带开关、按钮颜色银色

UPIF-MS

查看产品详情

带钥匙开关

UPIF-KS

查看产品详情

塑料拉手（带气压阀）

●安装2位置、3方向的气压阀的塑料拉手。
●气压阀附带φ6接头
●利用滑阀机构，使按钮操作性不受压力影响。
●手离开操作按钮时，操作按钮即会在内置弹簧力的作用下复位。

带气压阀、按钮颜色银色

UPVF

查看产品详情

UZAF-SW/UZBF-SW（偏置型）

● 带开关、紧急停止按钮的铝制管式拉手。
● 组合了开关、紧急停止按钮、LED的铝制管式拉手。可减少设计、施工的麻烦。
● 开关及紧急停止按钮用于切换接点、切断电路及锁定或解除安全装置等。
● LED（双色：红、绿）根据电路状态及所连接的设备、装置的状态而点亮。
● 使用中空管。轻量。
● 盖上附带的开关盖（3色：红、绿、蓝），可以改变开关的颜色。

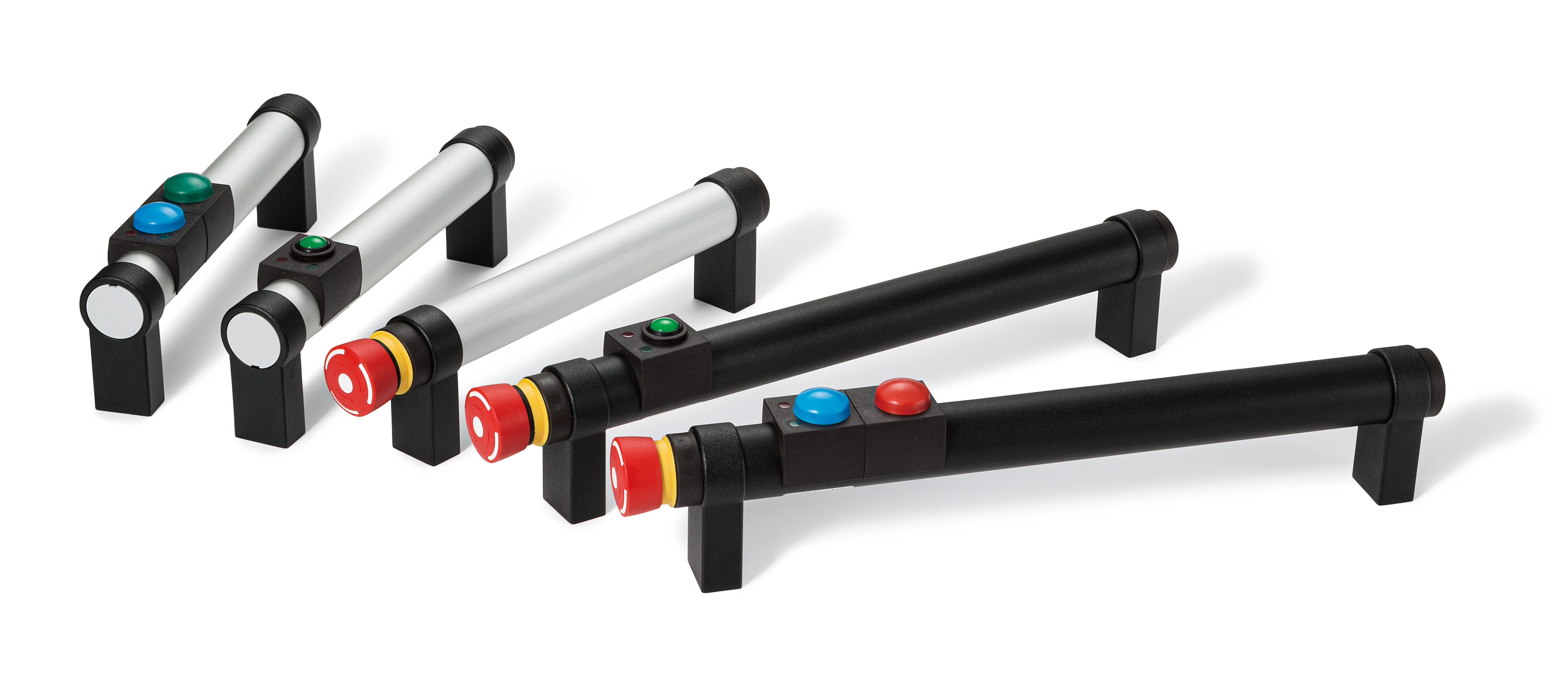

UZAF-SW

查看产品详情

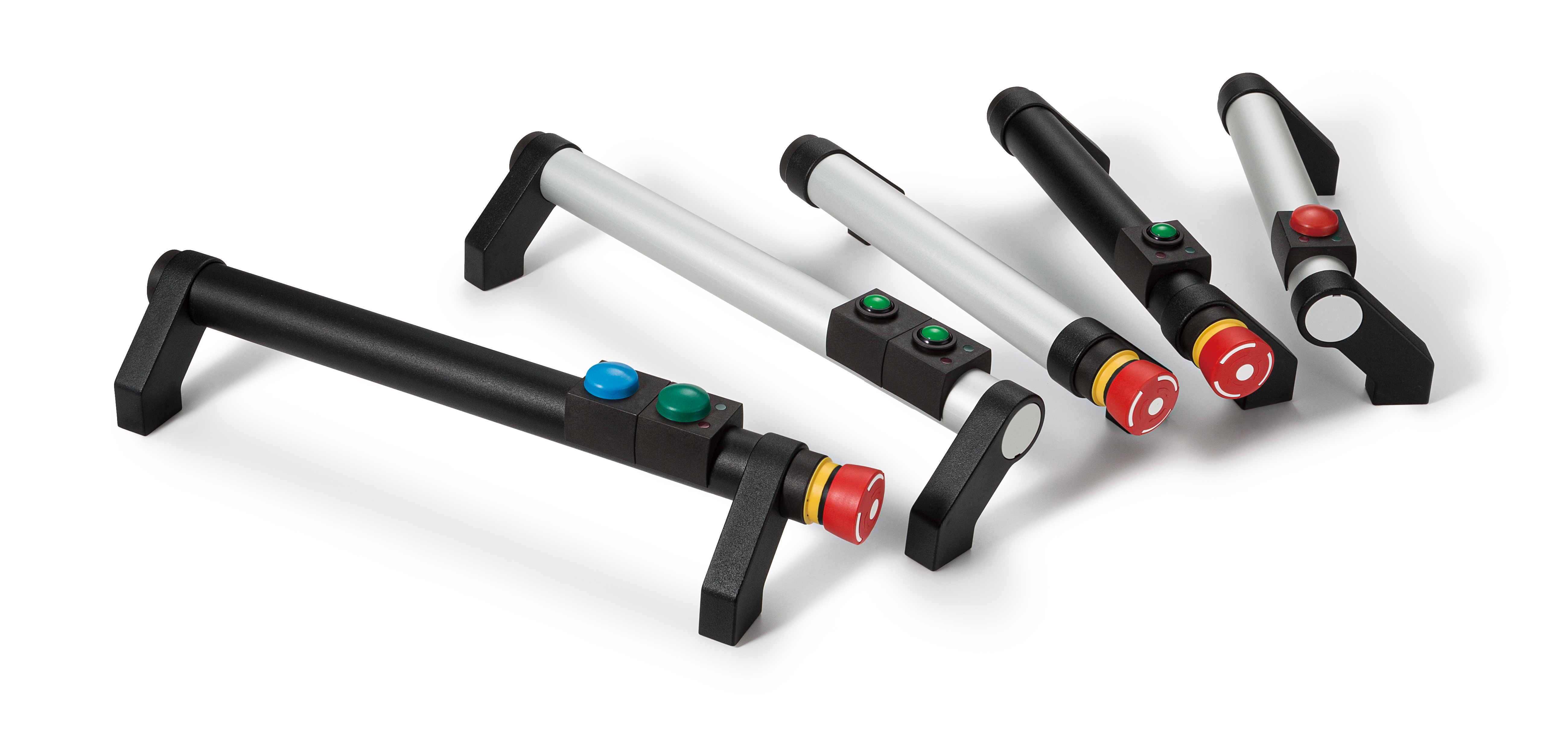

UZBF-SW

查看产品详情

UWF-SW

● 带开关的锌合金拉手。
● 开关、LED一体化的锌合金拉手。可减少设计、施工的麻烦。
● 可以切换接点来控制设备的ON/OFF。
● 可在任意条件下点亮开关周围的LED环形光源（双色：红、绿）。
● 可单手同时操作开关与拉手。动作效率更高。
● 不易受损的亚光型静电喷涂。

查看产品详情

使用案例

作业效率的提升和安全对策

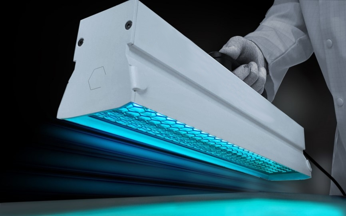

把拉手的开关和机器的电源接通，抓住拉手的同时可以按下开关接通电源，提高作业效率。此外，还可以通过LED灯确认机器的电源状态。比如说，在紫外线灭菌器上安装带开关的拉手，握住拉手的同时，只需按下开关，LED灯亮，释放紫外线。再一次按下开关时，LED灯灭，停止释放紫外线。此外，也有助于警示在LED灯亮的时候不要探头窥视灭菌器。

安全对策

在机器的门上安装带有开关的拉手，让开关和机器门的锁定绑定，只有在按下开关的时候，机器的门才能被打开。可降低因机器的门突然打开而产生的事故的风险。为安全对策做出贡献。

分度柱塞 - 带传感器

特长

分度柱塞是可通过操作旋钮拔出或插入销，轻松而快速地定位、固定工件的机械要素零件。分度柱塞的用途很广泛，是设备、装置不可或缺的机械要素零件。
带传感器的分度柱塞，在分度柱塞功能的基础上，销的状态还可以通过电气信号来监视。适用于生产线的安全强化、省人化和自动化。

气压型

● 可以使用磁性2点传感器检测缩回、顶出两种状态。
●当传感器检测到设定的＊1销位置，则LED点亮。可以通过两个LED确认销的缩回、顶出状态。
●传感器支持IO-Link通信，可以根据通信信息确认销的状态。
●所有产品均附带锁定螺母。
● 除了分度柱塞主体和锁定螺母，带传感器型还附带传感器夹、六角扳手。

＊1：　详细设置方法请参阅使用说明书。

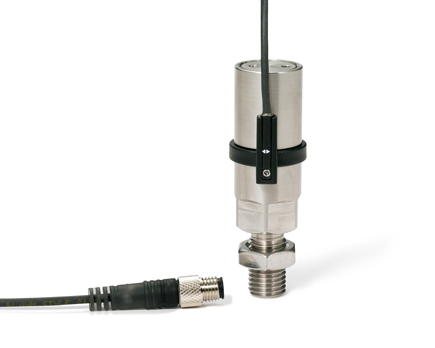

POPS

查看产品详情

旋钮型

● 旋钮与销为一体构造，内置有传感器检测用磁铁。在销缩回的状态下，超过行程（s）的约2/3时切换传感器状态，输出信号。
● 可以电气方式监视销的状态。
● 销已经过镀镍处理。耐磨损性优良。
● 拉起旋钮后旋转90°，可在销缩回的状态下锁定。解除锁定时，略微拉起旋钮后旋转90°。在内置弹簧力的作用下复位。（PLYS-SNのみ）

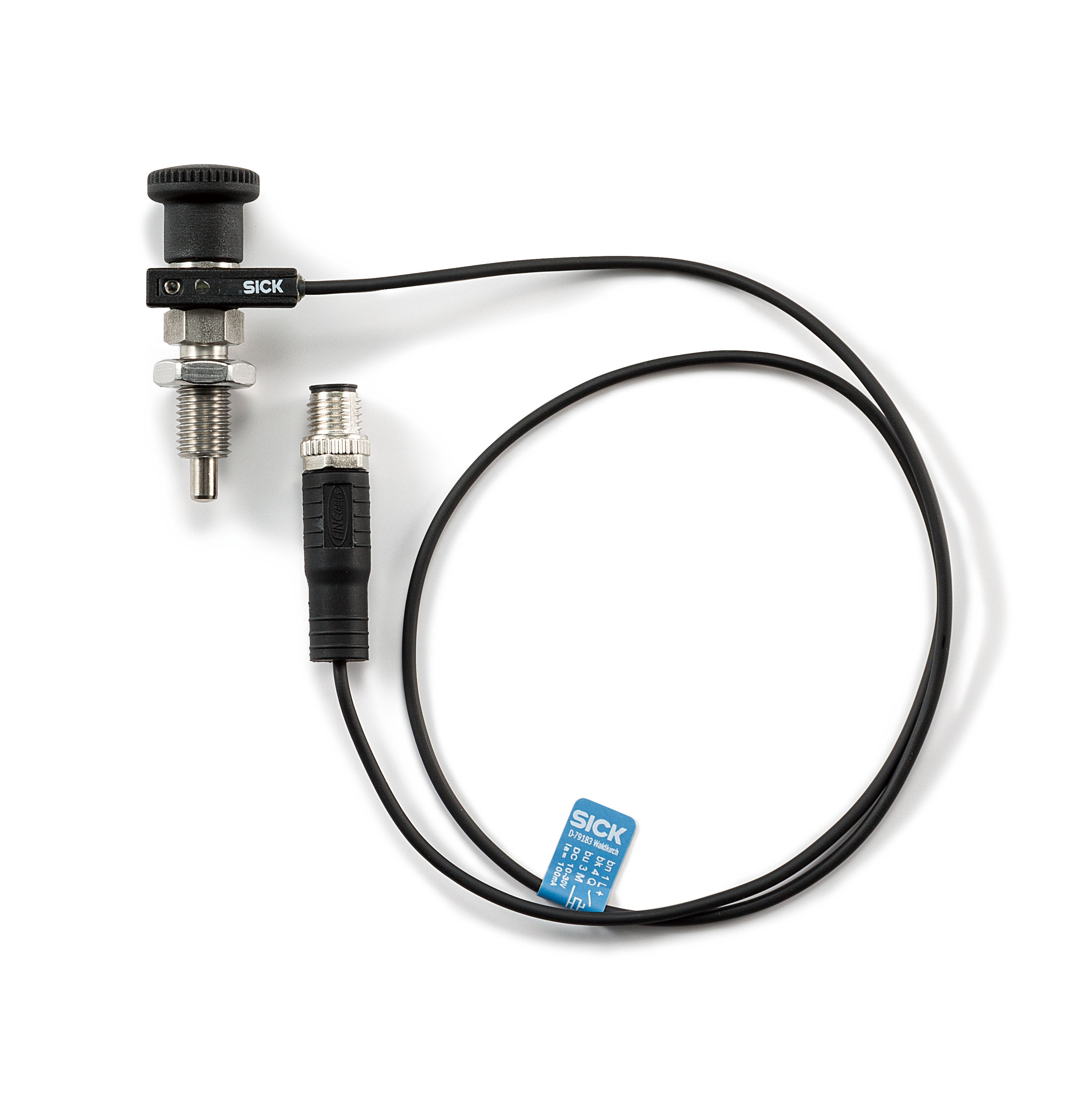

PLXS-SN

查看产品详情

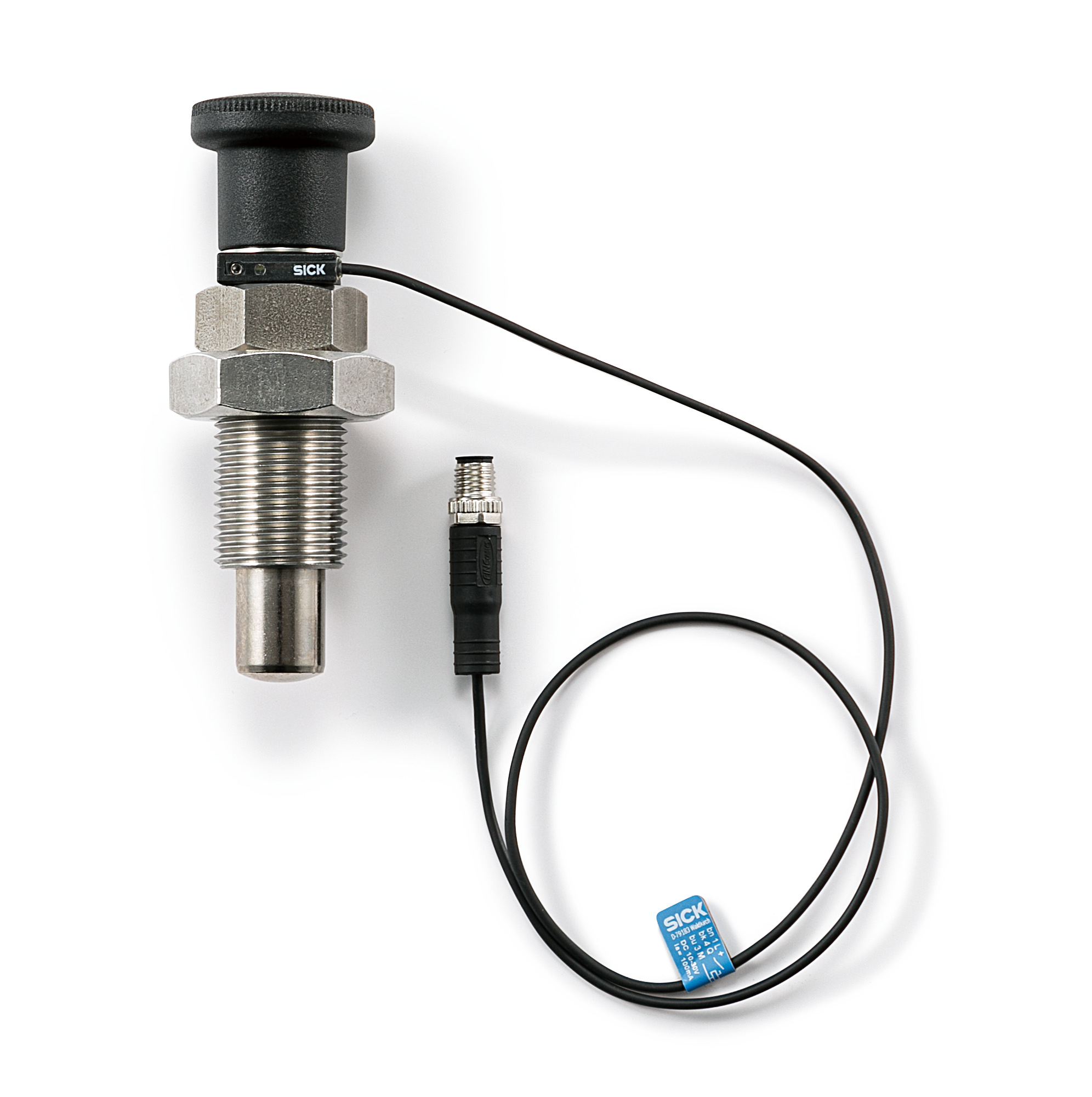

PLYS-SN

查看产品详情

使用案例

修理费用的削减和安全对策

把传感器和设备的开关的连接提前设定好，分度柱塞的销只有在设定状态时，设备才会运转。比如说，设备的生产线切换作业结束后，忘记把分度柱塞恢复到原来的位置，设备就又开始运转，会导致设备故障和工伤的产生。带传感器的分度柱塞可以防止此类情况发生。

设备的运转记录

把传感器和IoT机器连接，通过电脑即可监控传感器的状态，即使远离设备的电脑，也可以监视、记录设备的运转情况。 不仅是长时间的设备停止运转，不太容易被记录的瞬间停止也可以被自动记录。有助于指制定提高设备生产性的方案。

提高可视性

传感器的信号传达给LED灯，定位状态（或者定位解除的状态）就可以通过电气信号实现可视化，对削减分度柱塞的操作失误做出贡献。

铰链

特长

何为铰链, 支撑门、盖等，使其可开闭的机械要素零件。也叫合叶。

安全开关铰链

●此种铰链为锌压铸件制造，可用于装置、安全栅栏等的门和盖板的安全开关和监视。
●内置开关电路，打开门（铰链旋转）时，开关的接点就会启动。
●铰链为内螺纹型，从门的背面安装可以防止破坏。

HNSW（锌压铸件制造）

查看产品详情

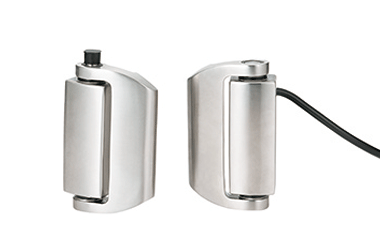

HNSWS（不锈钢制）

查看产品详情
