公布日期：2015年01月14日
管用锥螺纹节选自JIS B 0203：1999
管用锥螺纹

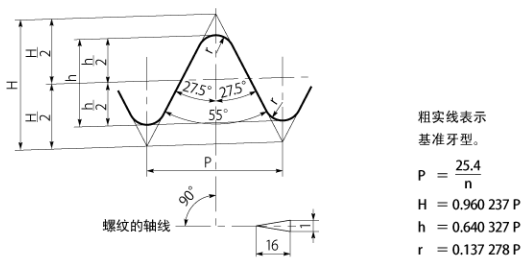

管用锥螺纹的基本牙形、公式及基准尺寸
相对于锥度外螺纹及锥度内螺纹适用的基准牙形

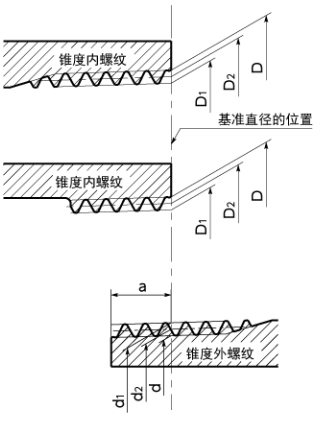

锥度外螺纹和锥度内螺纹或圆柱内螺纹的配合方式
单位 : mm
| ＊1 螺纹公称直径 | 螺牙 | 基准直径 | 基准直径的位置 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 螺牙数 (每25.4㎜) n |
节距 P (参考) |
螺牙高度 h | 圆度 r 或 r' | 外螺纹 | 外螺纹 | 内螺纹 | ||||
| 外径 d | 有效直径 d2 | 底部直径 d1 | 自管端 | 管端部 | ||||||
| 基准长度 a | 轴线方向的容许偏差 b |
轴线方向的容许偏差 c |
||||||||
| 内螺纹 | ||||||||||
| 底部直径 D | 有效直径 D2 | 内径 D1 | ||||||||
| R 1／16 R 1／8 R 1／4 |
28 28 19 |
0.9071 0.9071 1.3368 |
0.581 0.581 0.856 |
0.12 0.12 0.18 |
7.723 9.728 13.157 |
7.142 9.147 12.301 |
6.561 8.566 11.445 |
3.97 3.97 6.01 |
±0.91 ±0.91 ±1.34 |
±1.13 ±1.13 ±1.67 |
| R 3／8 R 1／2 R 3／4 |
19 14 14 |
1.3368 1.8143 1.8143 |
0.856 1.162 1.162 |
0.18 0.25 0.25 |
16.662 20.955 26.441 |
15.806 19.793 25.279 |
14.950 18.631 24.117 |
6.35 8.16 9.53 |
±1.34 ±1.81 ±1.81 |
±1.67 ±2.27 ±2.27 |
| R1 R1 1／4 R1 1／2 |
11 11 11 |
2.3091 2.3091 2.3091 |
1.479 1.479 1.479 |
0.32 0.32 0.32 |
33.249 41.910 47.803 |
31.770 40.431 46.324 |
30.291 38.952 44.845 |
10.39 12.70 12.70 |
±2.31 ±2.31 ±2.31 |
±2.89 ±2.89 ±2.89 |
＊1 该公称直径是相对于锥度外螺纹的直径，锥度内螺纹及圆柱内螺纹时，R的符号为RC或RP。
