更新日期：2025年04月30日
内六角螺栓节选自ISO 4762：2004, JIS B 1176:2015
内六角螺栓

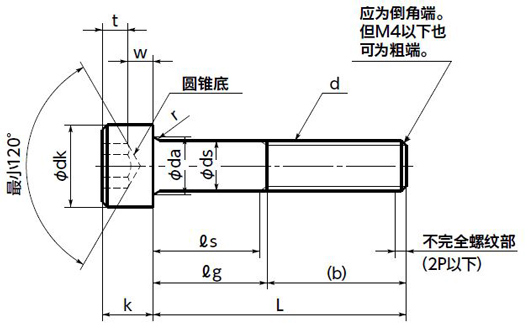

内六角螺栓的形状和尺寸
＊1 适用于粗阶梯线之间没有阴影的数值。
＊2 适用于没有滚花的头部。
＊3 适用于有滚花的头部。
＊4 emin＝1.14 smin
＊5 六角孔的尺寸s及e的仪表检查依据JIS B 1016。
＊一般使用的公称长度范围在粗阶梯线之间。带有阴影的数值为全螺纹，颈部的不完全螺纹部长度应在3P以内。
没有阴影的数值表示ℓg及ℓs的值，可用下式求出。
ℓg max＝ℓnom−b、ℓs min＝ℓg max−5P
