垫圈功能及种类的详细说明！
何为垫圈
紧固螺丝时，夹在螺丝和被紧固物体之间的金属片就是垫圈，一般起到防松的作用。
种类有平垫圈、弹簧垫圈。
平垫圈的特点是夹在螺丝下方，可扩大螺丝座面的面积，降低施加到紧固对象（母材）上的表面压力。
弹簧垫圈是平垫圈局部切断、制成扭转形状的垫圈。这种垫圈夹在螺栓和螺母之间使用，一般具有防止螺丝松动的效果。
NBK的平垫圈产品种类尤为丰富。
如上述记载，平垫圈的特点是通过扩大螺丝座面的面积，降低施加到紧固对象上的表面压力。
因此使用平垫圈可以降低发生座面塌陷及其导致的松动风险。
适用于紧固对象的材质较软、以及螺丝座面和紧固对象的接触面积较小等情况。
还可以减轻紧固对象的损伤。使用平垫圈，可以防止紧固对象上出现螺丝孔的扭转损伤。
垫圈的种类

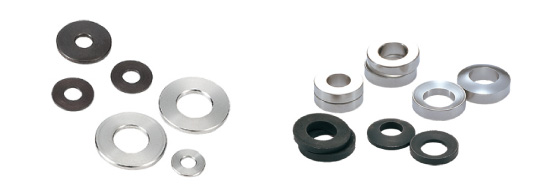

NBK备有各种独特的垫圈。
下面介绍其中值得推荐的产品。
调节垫圈
・这些垫圈的尺寸与JIS、ISO等标准不同。
・用于调整高度、防止座面凹陷。
・用于确保长孔部位的座面以及与铝、树脂等临界座面压力较低的材料连接。
・用于调节安装时的累积误差。
SWA-AW (钢制、四氧化三铁保护膜)
SWA-AWEL (钢制、无电解镀镍)
SWAS-AW (不锈钢制)
SWAS-AWBK (黑色不锈钢)
球面垫圈
・用于吸收螺栓与座面的误差调整。
・两个垫圈的接合座面呈特殊球面状的凹凸型垫圈。
・可吸收螺栓和座面的倾斜。（SQW最大适用2°、SQWS最大适用3°）
防脱落垫圈
・只需装在市售螺丝上，即可防止螺丝脱落、丢失。
・垫圈的钩爪牢牢地卡在螺牙上，安装后不易从螺丝上脱落。
・用于固定频繁安装、拆卸的保护盖及检查盖的螺栓。
・适用于对应CE标志。
密封垫圈
・在垫圈中装入了橡胶密封圈的密封垫圈。
・防止气体、液体从螺丝头部的座面泄漏。
橡胶密封圈的材质不同，可使用的温度及特性也不同。
SWS (橡胶密封圈的材质：NBR)
SWS-F (橡胶密封圈的材质：氟橡胶)
SWS-E (橡胶密封圈的材质：EPDM)
SWS-S (橡胶密封圈的材质：硅橡胶)
SWS-HFT (橡胶密封圈的材质：氟橡胶, PFA涂层)
高强度不锈钢螺栓用垫圈
・硬度为300HV以上。硬度比一般的不锈钢制平垫圈高。
・适用于拉伸强度为800N/mm2～1000N/mm2的不锈钢制螺栓。*1
・请与高强度不锈钢内六角圆柱头螺栓
SNSLG、
SNSX-88、
SNSX-109
组合使用。
・SUS316L制。耐腐蚀性优良。
*1：JIS B 1256 “平垫圈”中规定了平垫圈的硬度等级和适用的连接用零件。
偏心防松垫圈
・只需准备市售的六角螺母，即可获得防松效果。
・在产生连接力之前只需用手转动六角螺母，安装简单。
・通过了NAS式振动试验 (NAS3350) ，在容克式振动试验中也确认了防松效果。
＞＞详情请点击这里
垫圈的安装顺序

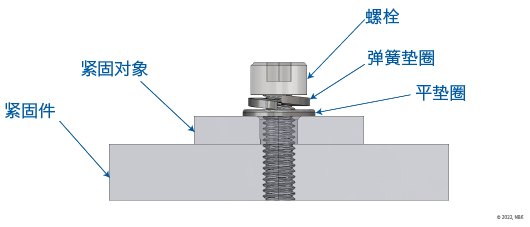

安装座面的顺序一般为“弹簧垫圈”⇒“平垫圈”。
关于垫圈的尺寸
根据JIS、ISO等标准不同，垫圈尺寸各有不同。
以下页面汇总了JIS标准规定的尺寸。
平垫圈的尺寸、形状 (JIS B 1256:2008) 请看这里
弹簧垫圈的尺寸、形状 (JIS B 1251:2018) 请看这里
