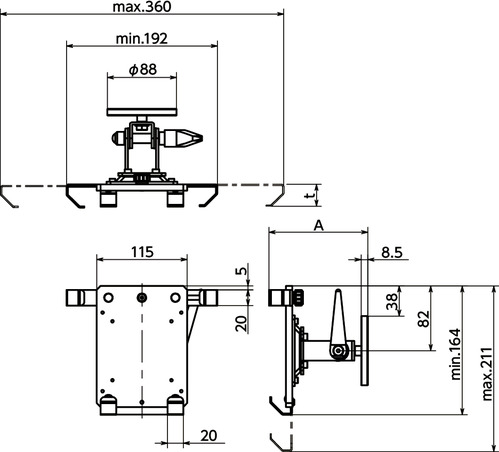

尺寸・CAD

单位 : mm

＊1：　根据平板电脑的型号，可能会有无法固定的情况。本公司出借用于确认安装的样品。请垂询客户中心。

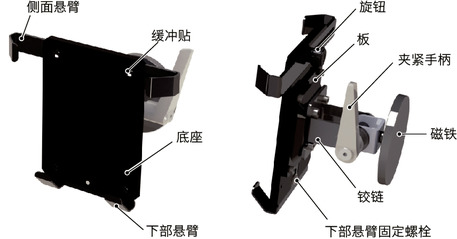

构造

材质、表面处理

特点

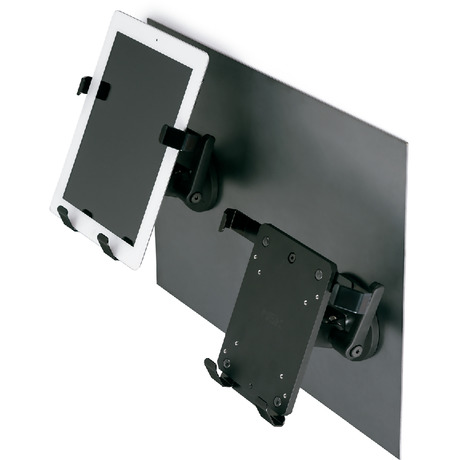

• 用于将平板电脑安装至设备、装置的支架。
• 由于使用了磁铁，因此在设备、装置上的安装、拆卸变得十分容易，可根据作业环境轻松改变平板的安装位置。另外，在不使用时将其拆下，还可起到防盗的作用。
• 坚固的设计。耐久性优良。

• 可将支架朝单轴方向倾斜±90°。

• 通过紧固夹紧手柄，切实保持调整后的角度。
• 通过调整侧面悬臂及下部悬臂，可以安装9-12英寸＊1的平板电脑。
• 通过调整侧面悬臂、下部悬臂的位置，可以避免悬臂与平板电脑的各种端口发生冲突。
• 请根据要安装的平板电脑的厚度来选择型号。
  平板电脑的厚度
  6-13mm----DTAS-13-330-MG-BK
  13-20mm----DTAS-20-330-MG-BK
• 悬臂前端部的尼龙涂层及底座部的缓冲贴用于防止平板电脑受损。

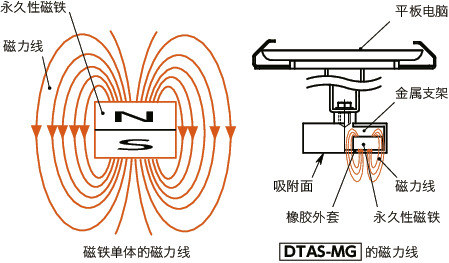

• 使用金属座包覆磁铁，控制永久性磁铁的磁力线，从而防止磁力线扩散至吸附面以外的地方。由于基本没有漏磁，因此吸附面以外的部位不会对平板电脑产生影响。

• 磁铁由橡胶外套包覆，加大了橡胶外套和被吸附物之间的摩擦阻力，防止错位。
• 由于橡胶外套的弹性，即使是铸造面等粗糙面，也能切实进行吸附。另外，还可防止划伤被吸附物。

脱落载荷

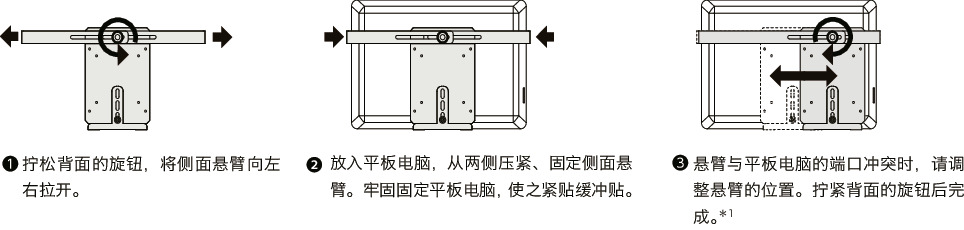

平板电脑的安装方法

可调式平板电脑支架的使用方法

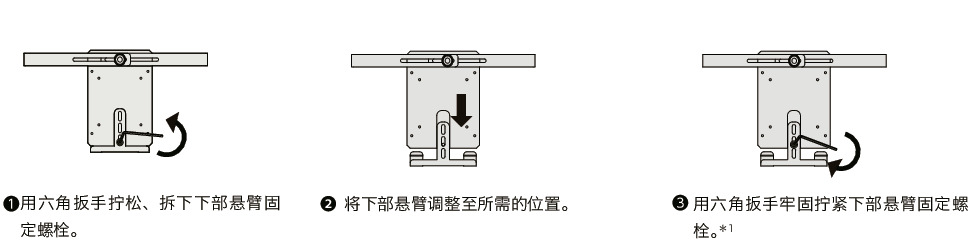

高度的调整方法

使用注意事项

• 使用起搏器等医用电子设备的人士请勿使用本产品。磁场可能会对设备造成负面影响。
• 请勿使吸附面靠近以下物品。产品的磁场可能会造成负面影响。
  ・手机、电脑、钟表等电子设备
  ・磁条、磁盘、信用卡和车票等磁存储介质
• 使产品靠近被吸附物时，可能会夹伤手指、皮肤等。
• 从包装中取出产品时、放置本产品时，本产品可能会吸附其他磁铁或金属，或因被吸附等原因而快速飞出，造成受伤或损伤。
• 如果发生产品掉落等，磁铁受到强烈冲击，磁铁主体可能会出现破裂、缺损或是表面处理剥落等情况。此外，作业时请注意不要使产品砸伤脚。
• 安装、拆卸产品时，容易因产品的边缘部等造成受伤。作业时，请佩戴安全防护眼镜、手套等防护用品。（手柄、旋钮的操作等以手动为前提的作业除外。）
• 在超过磁铁耐热温度（80℃）的环境下使用，产品的磁力会下降。另外，破裂、缺损等也可能导致磁力下降。
• 请勿在可能对产品造成不良影响的环境下使用。
• 磁铁根据使用环境和安装配合侧条件的不同，可能会出现吸附力下降。请事先阅读“FA用小型强力磁铁（FA用小型强力磁铁）”、“术语说明（术语说明）”、“安装与维护（安装与维护）”。
• 使用前，请确认可得到充足的保持力。
• 产品脱落载荷为静态载荷的试验值。即使是比产品的脱落载荷小的负荷载荷，受到冲击后也有可能会掉落，敬请注意。
• 拆卸时，请握住底座的背部和铰链零件。握住平板电脑、悬臂部进行拆卸时，可能会造成平板电脑、悬臂变形。
• 橡胶外套的颜色可能会染到安装配合侧，敬请注意。
