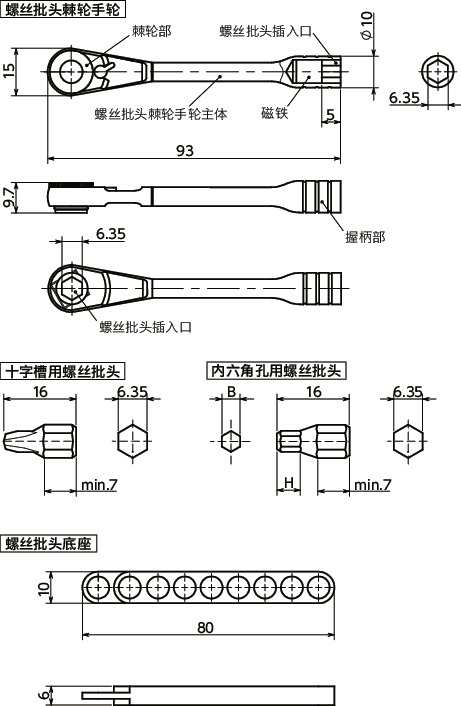

形状図
单位 : mm
| 型号 | 附带螺丝批头尺寸 | 棘轮部齿数 | 质量＊1 (g) |
CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|
| 十字槽的公称型号 | 对边宽度公称 | |||||
| SKNBR-6.35-8SET | 0・1・2 | 2・2.5・3・4・5 | 52 | 54.9 | CAD | 请求报价 |
＊1： 螺丝批头棘轮手轮、螺丝批头、螺丝批头底座的合计质量。
内六角孔用螺丝批头 尺寸表
单位 : mm
| B 对边宽度公称 |
H |
|---|---|
| 2 | 2.5 |
| 2.5 | 3 |
| 3 | 3.5 |
| 4 | 5 |
| 5 | 6 |
材质、表面处理
| SKNBR-6.35-8SET | |
|---|---|
| 螺丝批头棘轮手轮主体 | 合金钢 镀铬 |
| 棘轮部 | 合金钢 磷酸锰保护膜 |
| 磁铁 | 钕 镀铬 |
| 螺丝批头 | 合金钢 镀镍 |
| 螺丝批头底座 | 聚乙烯（黑） |
用途
位于设备、装置、车辆等的狭窄部位的螺丝的安装和拆卸特点

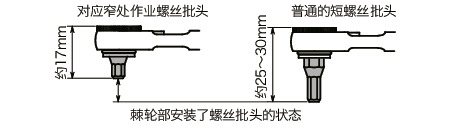

- 是全长较短的螺丝批头与专用螺丝批头棘轮手轮的套件。在棘轮部安装了螺丝批头的状态下，高度为约17mm，适用于窄处作业。

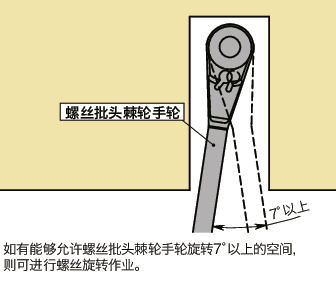

- 由于有棘轮结构，因此无需将螺丝批头重新插入螺丝的凹孔，即可连续拧转螺丝。52牙的棘轮部可使手轮以约7°的间隔进行往复运动，因此也适用于旋转方向空间较窄的作业。
- 由于能够在普通螺丝刀或扳手无法使用的部位作业，可削减拆除周围零部件进行作业的工时。
- 由于作业空间小，可以使装置和设备等的结构更小巧。

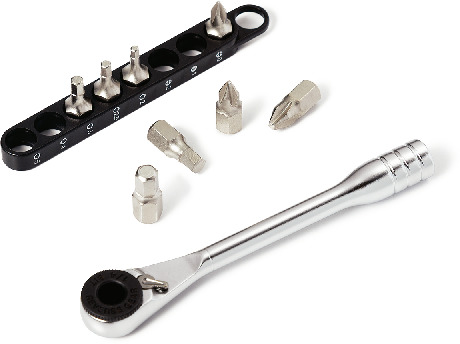

- 附带3个十字槽用螺丝批头，5个内六角孔用螺丝批头，共计8个。

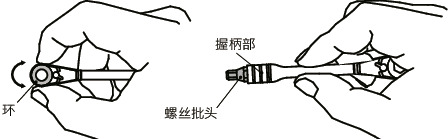

- 通过用指尖捏住棘轮的黑色环并旋转，即可进行临时紧固作业。另外，通过将螺丝批头插入握柄部，还可以像螺丝刀那样使用。

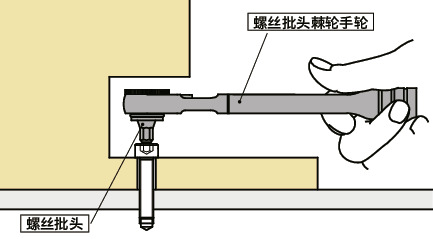

使用例
在高度方向较窄处。
使用注意事项
- 请勿将对应窄处作业的螺丝批头用于市售螺丝批头替换工具。由于全长较短，有可能会出现拆卸困难的情况。
- 由于是金属制品，请勿用于通电部位。
- 请勿用于拧转螺丝以外的用途。
- 请使用与螺丝的凹孔形状相匹配的螺丝批头。

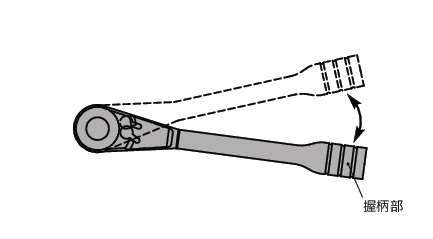

- 在拧转螺丝期间，请勿进行切换手柄操作。
使用方法
①将附带的螺丝批头插入棘轮部。②操作切换手柄，使棘轮内部的齿轮切换至与目标相符的旋转方向。
