高性能缓冲器（冲击吸收器）-长寿命、高能量吸收型

PowerStop - Long life and high energy absorption type

APS-AKK

安全注意事项术语说明安装与维护设计资料

符号RoHS指令

形状図

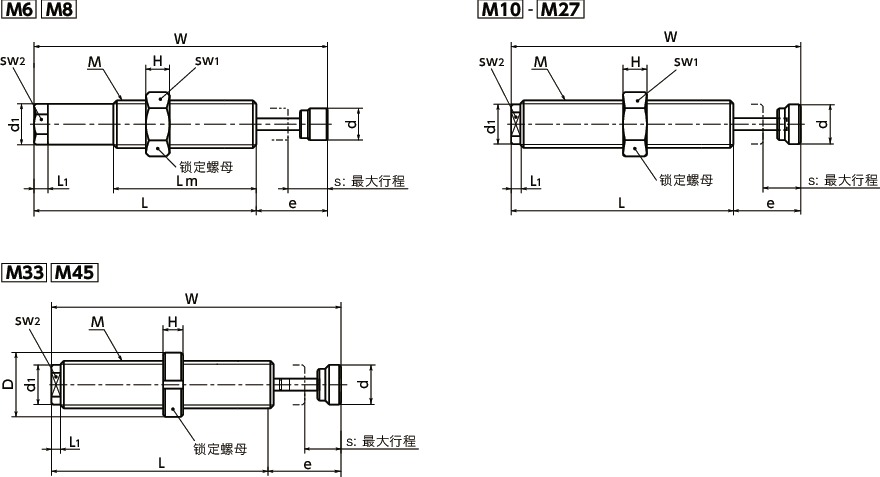

APS-AKK高性能缓冲器（冲击吸收器）-长寿命、高能量吸收型寸法図

尺寸・CAD

单位 : mm

型号 M（细牙）
螺纹公称直径		 螺距 L L1 Lm d d1 e W H sw1 D sw2 质量
(g)		 CAD下载
APS-M6-0.5-S-AKK M6 0.5 30 1.8 18 4.8 5.4 10.5 40.5 3.2 10 - 4.5 6 -
APS-M6-0.5-M-AKK M6 0.5 30 1.8 18 4.8 5.4 10.5 40.5 3.2 10 - 4.5 6 -
APS-M8-1-S-AKK M8 1 40 2.5 26 6.6 6.8 12 52 4 13 - 6 13 -
APS-M8-1-M-AKK M8 1 40 2.5 26 6.6 6.8 12 52 4 13 - 6 13 -
APS-M8-1-H-AKK M8 1 40 2.5 26 6.6 6.8 12 52 4 13 - 6 13 -
APS-M10-1-S-AKK M10 1 51 2.3 - 8 - 14 65 5 13 - 8 26 -
APS-M10-1-M-AKK M10 1 51 2.3 - 8 - 14 65 5 13 - 8 26 -
APS-M10-1-H-AKK M10 1 51 2.3 - 8 - 14 65 5 13 - 8 26 -
APS-M12-1-S-AKK M12 1 56 2.3 - 10 - 17 73 6 14 - 8 40 -
APS-M12-1-M-AKK M12 1 56 2.3 - 10 - 17 73 6 14 - 8 40 -
APS-M12-1-H-AKK M12 1 56 2.3 - 10 - 17 73 6 14 - 8 40 -
APS-M14-1.5-S-AKK M14 1.5 66 3.5 - 11 - 20.5 86.5 8 17 - 10 70 -
APS-M14-1.5-M-AKK M14 1.5 66 3.5 - 11 - 20.5 86.5 8 17 - 10 70 -
APS-M14-1.5-H-AKK M14 1.5 66 3.5 - 11 - 20.5 86.5 8 17 - 10 70 -
APS-M14-1-S-AKK M14 1 66 3.5 - 11 - 20.5 86.5 8 17 - 10 70 -
APS-M14-1-M-AKK M14 1 66 3.5 - 11 - 20.5 86.5 8 17 - 10 70 -
APS-M14-1-H-AKK M14 1 66 3.5 - 11 - 20.5 86.5 8 17 - 10 70 -
APS-M20-1.5-S-AKK M20 1.5 76 4 - 17 - 23 99 10 24 - 14 145 -
APS-M20-1.5-M-AKK M20 1.5 76 4 - 17 - 23 99 10 24 - 14 145 -
APS-M20-1.5-H-AKK M20 1.5 76 4 - 17 - 23 99 10 24 - 14 145 -
APS-M20-1.5L-S-AKK M20 1.5 97 4 - 17 - 38 135 10 24 - 14 190 -
APS-M20-1.5L-M-AKK M20 1.5 97 4 - 17 - 38 135 10 24 - 14 190 -
APS-M25-1.5-S-AKK M25 1.5 105 4 - 22 - 36 141 12 30 - 19 320 -
APS-M25-1.5-M-AKK M25 1.5 105 4 - 22 - 36 141 12 30 - 19 320 -
APS-M25-1.5-H-AKK M25 1.5 105 4 - 22 - 36 141 12 30 - 19 320 -
APS-M25-1.5L-S-AKK M25 1.5 125 4 - 22 - 51 176 12 30 - 19 385 -
APS-M25-1.5L-M-AKK M25 1.5 125 4 - 22 - 51 176 12 30 - 19 385 -
APS-M27-3-S-AKK M27 3 105 4 - 22 - 36 141 12 32 - 19 390 -
APS-M27-3-M-AKK M27 3 105 4 - 22 - 36 141 12 32 - 19 390 -
APS-M27-3-H-AKK M27 3 105 4 - 22 - 36 141 12 32 - 19 390 -
APS-M33-1.5-S-AKK M33 1.5 125 5 - 28 - 45 170 10 - 41 24 685 -
APS-M33-1.5-M-AKK M33 1.5 125 5 - 28 - 45 170 10 - 41 24 685 -
APS-M33-1.5-H-AKK M33 1.5 125 5 - 28 - 45 170 10 - 41 24 685 -
APS-M33-1.5L-S-AKK M33 1.5 144 5 - 28 - 65 209 10 - 41 24 785 -
APS-M33-1.5L-M-AKK M33 1.5 144 5 - 28 - 65 209 10 - 41 24 785 -
APS-M45-1.5-S-AKK M45 1.5 140 6 - 38 - 35 175 10 - 60 36 1360 -
APS-M45-1.5-M-AKK M45 1.5 140 6 - 38 - 35 175 10 - 60 36 1360 -
APS-M45-1.5-H-AKK M45 1.5 140 6 - 38 - 35 175 10 - 60 36 1360 -
APS-M45-1.5L-S-AKK M45 1.5 195 6 - 38 - 60 255 10 - 60 36 1810 -
APS-M45-1.5L-M-AKK M45 1.5 195 6 - 38 - 60 255 10 - 60 36 1810 -
APS-M45-1.5L-H-AKK M45 1.5 195 6 - 38 - 60 255 10 - 60 36 1810 -

●所有产品均附带1个锁定螺母。

型号 最大吸收
能量
(J)		 紧急时
最大吸收
能量
(J)		 每小时
最大吸收
能量
(J/h)		 最大行程
s
(mm)		 碰撞速度
(m/s)		 恢复时间
(s)		 恢复力
(N)
min. max. min. max.
APS-M6-0.5-S-AKK 1.5 - 3200 4 1.8 3.5 0.15 1 3
APS-M6-0.5-M-AKK 1.5 - 3200 4 0.8 2.2 0.15 1 3
APS-M8-1-S-AKK 3 - 8000 5 1.8 3.5 0.15 1 4
APS-M8-1-M-AKK 4 - 9000 5 0.8 2.2 0.15 1 4
APS-M8-1-H-AKK 4 - 9000 5 0.2 1.2 0.15 1 4
APS-M10-1-S-AKK 10 - 18000 8 1.8 3.5 0.15 4 10
APS-M10-1-M-AKK 12 - 20000 8 0.8 2.2 0.15 4 10
APS-M10-1-H-AKK 12 - 20000 8 0.2 1.2 0.15 4 10
APS-M12-1-S-AKK 16 22 30000 10 1.8 3.5 0.2 6 10
APS-M12-1-M-AKK 18 25 33000 10 0.8 2.2 0.2 6 10
APS-M12-1-H-AKK 18 27 33000 10 0.2 1.2 0.2 6 10
APS-M14-1.5-S-AKK 30 35 45000 12 1.8 3.5 0.2 8 15
APS-M14-1.5-M-AKK 32 40 50000 12 0.8 2.2 0.2 8 15
APS-M14-1.5-H-AKK 32 45 50000 12 0.2 1.2 0.2 8 15
APS-M14-1-S-AKK 30 35 45000 12 1.8 3.5 0.2 8 15
APS-M14-1-M-AKK 32 40 50000 12 0.8 2.2 0.2 8 15
APS-M14-1-H-AKK 32 45 50000 12 0.2 1.2 0.2 8 15
APS-M20-1.5-S-AKK 70 100 70000 15 1.8 3.5 0.3 15 30
APS-M20-1.5-M-AKK 80 120 80000 15 0.8 2.2 0.3 15 30
APS-M20-1.5-H-AKK 80 150 80000 15 0.2 1.2 0.3 15 30
APS-M20-1.5L-S-AKK 100 170 100000 30 1.8 3.5 0.5 10 25
APS-M20-1.5L-M-AKK 120 220 120000 30 0.8 2.2 0.5 10 25
APS-M25-1.5-S-AKK 190 300 100000 25 1.8 3.5 0.4 25 50
APS-M25-1.5-M-AKK 210 400 120000 25 0.8 2.2 0.4 25 50
APS-M25-1.5-H-AKK 210 450 120000 25 0.2 1.2 0.4 25 50
APS-M25-1.5L-S-AKK 250 500 135000 40 1.8 3.5 0.6 25 55
APS-M25-1.5L-M-AKK 350 750 150000 40 0.8 2.2 0.6 25 55
APS-M27-3-S-AKK 190 300 100000 25 1.8 3.5 0.4 25 50
APS-M27-3-M-AKK 210 400 120000 25 0.8 2.2 0.4 25 50
APS-M27-3-H-AKK 210 450 120000 25 0.2 1.2 0.4 25 50
APS-M33-1.5-S-AKK 300 500 120000 30 1.8 3.5 0.4 30 55
APS-M33-1.5-M-AKK 350 750 140000 30 0.8 2.2 0.4 30 55
APS-M33-1.5-H-AKK 350 850 140000 30 0.2 1.2 0.4 30 55
APS-M33-1.5L-S-AKK 450 1100 170000 50 1.8 3.5 0.8 30 55
APS-M33-1.5L-M-AKK 500 1200 180000 50 0.8 2.2 0.8 30 55
APS-M45-1.5-S-AKK 600 1400 150000 25 1.8 3.5 0.4 30 60
APS-M45-1.5-M-AKK 650 1500 170000 25 0.8 2.2 0.4 30 60
APS-M45-1.5-H-AKK 650 1600 170000 25 0.2 1.2 0.4 30 60
APS-M45-1.5L-S-AKK 1000 2600 200000 50 1.8 3.5 0.8 50 130
APS-M45-1.5L-M-AKK 1200 2800 220000 50 0.8 2.2 0.8 50 130
APS-M45-1.5L-H-AKK 1200 2800 220000 50 0.2 1.2 0.8 50 130
