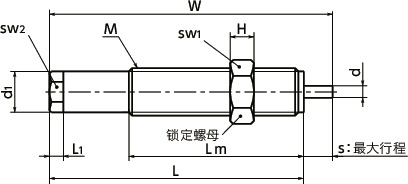

形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | L | L1 | Lm | d | d1 | W | H | sw1 | sw2 | 質量 （g） |
CAD下载 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| APT-M4-0.5-M | M4 | 0.5 | 23 | 2 | 14 | 1 | 3.4 | 26 | 2 | 6 | 3 | 2 | - |
| APT-M5-0.5-M | M5 | 0.5 | 23 | 2 | 13 | 1 | 4.4 | 27 | 2 | 7 | 4 | 3 | - |
●所有产品均附带1个锁定螺母。
| 型号 | 最大吸收 能量 （J） |
每小时 最大吸收 能量 （J/h） |
最大 行程 s （mm） |
碰撞速度 （m/s） |
恢复时间 （s） |
恢复力 （N） |
||
|---|---|---|---|---|---|---|---|---|
| min. | max. | min. | max. | |||||
| APT-M4-0.5-M | 0.5 | 1200 | 3 | 0.8 | 2.2 | 0.15 | 1 | 2 |
| APT-M5-0.5-M | 0.8 | 1800 | 4 | 0.8 | 2.2 | 0.15 | 1 | 2 |
全面改型及现行型号停产说明
高性能缓冲器：冲击吸收器将于2021年1月26日（星期二）大幅增加规格，实施全面改型。请参看详情
只需输入现在使用的冲击吸收器的型号，即可根据螺纹直径基准和能量基准，分别确认到替代产品的型号和规格尺寸。
高性能缓冲器：自动替换软件
