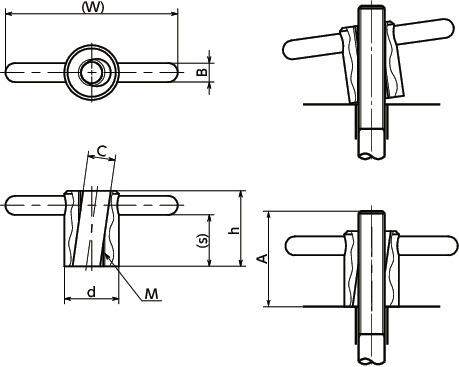

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | W | h | s | B | C | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQNN-68-M10 | M10 | 1.5 | 68 | 30 | 20 | 8 | 10.5 | 24 | 101 | CAD | 请求报价 |
材质、表面处理
| LQNN | |
|---|---|
| 主体 | SUM22L 三价铬酸盐处理 |
特点
- 长螺丝也可快速紧固。
- 将螺丝穿过直孔，并移动到紧固位置。接着，请将手柄垂直于螺丝拉起，加以紧固。
- 螺丝的紧固长度（A）小于手柄的总高度（h）时，无法获得充分的紧固力。请将螺丝的紧固长度（A）设计成大于手柄的总高度（h）。
