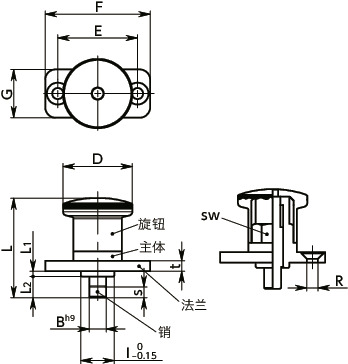

形状図
单位 : mm
| 型号 | D | I | L | L1 | L2 | sw | R | B | E | F | G | s | t | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PFHY-6-12 | 25 | 10 | 40 | 2.5 | 12 | 12 | 4.3 | 6 | 30 | 40 | 18 | 6 | 4 | 6/16 | 41 | 2620 | CAD | 请求报价 |
材质、表面处理
| PFHY | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 主体、法兰 | 锌压铸件 静电喷涂（亚光黑） |
| 销 | SUS303 |
| 弹簧 | SUS301 |
特点

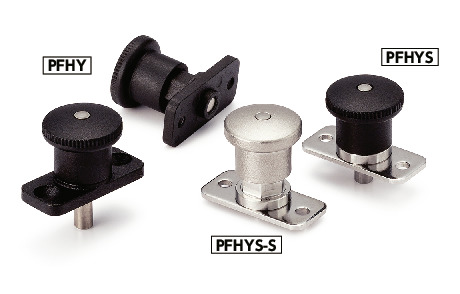

- 带法兰分度柱塞。
- 与带法兰分度柱塞PFY（PFY）相比，零件件数减少，提高了性价比。
- 带锁定机构。拉起旋钮后旋转30°，可在销缩回的状态下锁定。
- 解除锁定时，略微拉起旋钮后旋转30°。在内置弹簧力的作用下复位。
- 销径φ4-φ10，产品规格丰富。
- 各销径的2种销长度已实现标准化。可根据安装部尺寸进行选择。
