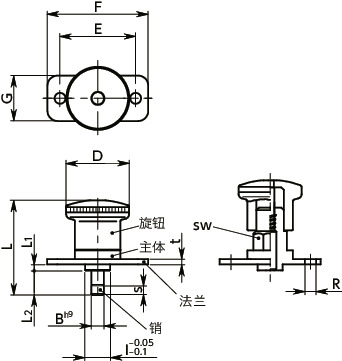

形状図
尺寸・CAD
单位 : mm
| 型号 | D | I | L | L1 | L2 | sw | R | B | E | F | G | s | t | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PFHYS-4-5-S | 21 | 8 | 27.5 | 2 | 5 | 10.2 | 4.3 | 4 | 25 | 35 | 15 | 5 | 2 | 4/12 | 37 | 1160 | CAD | 请求报价 |
| PFHYS-4-10-S | 21 | 8 | 32.5 | 2 | 10 | 10.2 | 4.3 | 4 | 25 | 35 | 15 | 5 | 2 | 4/12 | 37 | 1160 | CAD | 请求报价 |
| PFHYS-5-6-S | 25 | 10 | 34 | 2.5 | 6 | 12.3 | 4.3 | 5 | 30 | 40 | 18 | 6 | 2 | 6/16 | 64 | 1820 | CAD | 请求报价 |
| PFHYS-5-12-S | 25 | 10 | 40 | 2.5 | 12 | 12.3 | 4.3 | 5 | 30 | 40 | 18 | 6 | 2 | 6/16 | 65 | 1820 | CAD | 请求报价 |
| PFHYS-6-6-S | 25 | 10 | 34 | 2.5 | 6 | 12.3 | 4.3 | 6 | 30 | 40 | 18 | 6 | 2 | 6/16 | 65 | 2620 | CAD | 请求报价 |
| PFHYS-6-12-S | 25 | 10 | 40 | 2.5 | 12 | 12.3 | 4.3 | 6 | 30 | 40 | 18 | 6 | 2 | 6/16 | 66 | 2620 | CAD | 请求报价 |
| PFHYS-8-10-S | 33 | 14 | 47.5 | 2.5 | 10 | 17.1 | 5.3 | 8 | 38 | 50 | 23 | 10 | 3 | 11/35 | 146 | 4660 | CAD | 请求报价 |
| PFHYS-8-20-S | 33 | 14 | 57.5 | 2.5 | 20 | 17.1 | 5.3 | 8 | 38 | 50 | 23 | 10 | 3 | 11/35 | 150 | 4660 | CAD | 请求报价 |
| PFHYS-10-10-S | 33 | 14 | 47.5 | 2.5 | 10 | 17.1 | 5.3 | 10 | 38 | 50 | 23 | 10 | 3 | 11/35 | 149 | 7280 | CAD | 请求报价 |
| PFHYS-10-20-S | 33 | 14 | 57.5 | 2.5 | 20 | 17.1 | 5.3 | 10 | 38 | 50 | 23 | 10 | 3 | 11/35 | 155 | 7280 | CAD | 请求报价 |
材质、表面处理
| PFHYS-S | |
|---|---|
| 旋钮 | 相当于SCS13A |
| 主体、法兰 | SUS304 |
| 销 | SUS303 |
| 弹簧 | SUS301 |
特点
- 带法兰分度柱塞。
- 全不锈钢制。耐腐蚀性优良，即使在不能使用树脂的高温环境下也能使用。
- 带锁定机构。拉起旋钮后旋转30°，可在销缩回的状态下锁定。
- 解除锁定时，略微拉起旋钮后旋转30°。在内置弹簧力的作用下复位。
- 销径φ4-φ10，产品规格丰富。
- 各销径的2种销长度已实现标准化。可根据安装部尺寸进行选择。
