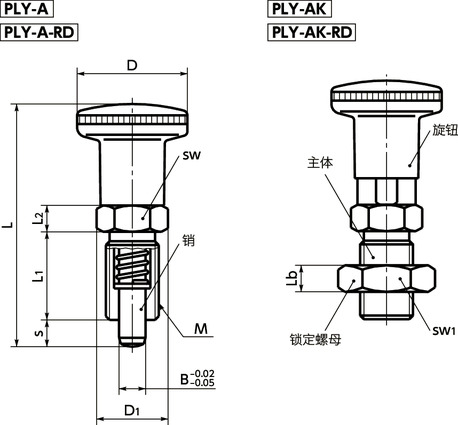

形状図
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D | D1 | L | L1 | L2 | Lb | sw | sw1 | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |

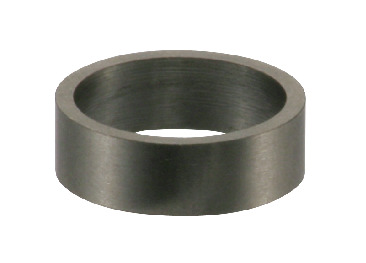

适用轴环 | 旋钮轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLY-6-9-A | - | M12 | 1.5 | 23 | 16.2 | 57 | 22 | 6 | - | 14 | - | 6 | 9 | 6/25 | 36 | 2530 | PXCS-12-14-＊＊ | BK | CAD | 请求报价 |
材质、表面处理
| PLY-A | PLY-AK | PLY-A-RD | PLY-AK-RD | |
|---|---|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光黑） | 尼龙6（亚光红） | 尼龙6（亚光红） |
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
| 销 | S45C（硬度50-60HRC） | S45C（硬度50-60HRC） | S45C（硬度50-60HRC） | S45C（硬度50-60HRC） |
| 弹簧 | SUS301 | SUS301 | SUS301 | SUS301 |
| 锁定螺母 | - | S45C 四氧化三铁保护膜（黑） |
- | S45C 四氧化三铁保护膜（黑） |
特点
- 各销径的2种行程已实现标准化
（销径：φ10、φ12、φ16除外）。 - 拉起旋钮后旋转90°，可在销缩回的状态下锁定。
- 解除锁定时，略微拉起旋钮后旋转90°。在内置弹簧力的作用下复位。
- 锁定机构内置于旋钮内。因此，全长与无锁定机构的PLX相同。PLX
- 销已经过淬火处理。耐磨损性优良。
- PLY-A-RD PLY-AK-RD的旋钮为红色。旋钮的诱目性高，适于明确操作位置及操作步骤。
- 可根据产品符号选择锁定螺母的有无及旋钮的颜色。

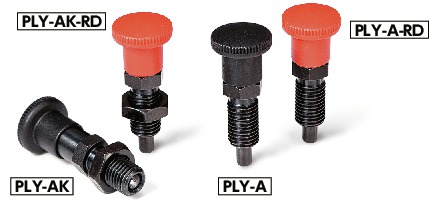

| 产品符号 | 锁定螺母 | 旋钮颜色 |
|---|---|---|
| PLY-A | 无＊1 | 亚光黑 |
| PLY-AK | 有 | 亚光黑 |
| PLY-A-RD | 无＊1 | 亚光红 |
| PLY-AK-RD | 有 | 亚光红 |
＊1： 请使用防松件服务。⇒防松服务
