Nabeya Bi-tech

  • 分度柱塞

PIPBS-6-X

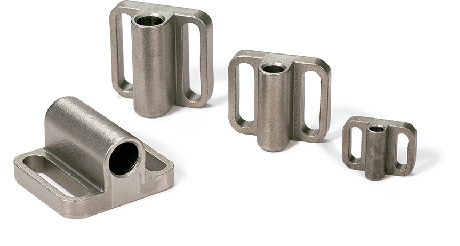

分度柱塞用衬套

Locator for Indexing Plunger

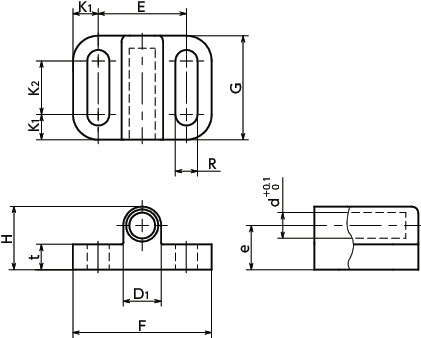

形状図

PIPBS-X分度柱塞用衬套寸法図

单位 : mm

型号 d D1 F G H R e t E K1 K2 适用分度柱塞 质量
(g)
CAD下载 请求报价
PIPBS-6-X 6.2 10 32 27.5 15.5 5.4 10.5 5 21 5.5 16.5 PBXS-6-*・PBYS-6-A 34 CAD 请求报价

材质、表面处理

PIPBS-X
主体 SCS13(相当于SUS304)

特点

  • 与分度柱塞PBXSPBYS组合使用的销孔衬套。PBXSPBYS
  • 安装孔为长孔,位置调整更容易。
  • 请使用市售的内六角圆柱头螺栓等进行安装。

使用例

用作门的闩锁机构。

PIPBS-X分度柱塞用衬套


型号列表

点击查看其它PIPBS-X

点击查看其它分度柱塞
