单位 : mm
| 型号 | D | C | P | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|
| ECK-42-R8-IP12 | 60 | 8.4 | 30 | 50 | 64 | CAD | 请求报价 |

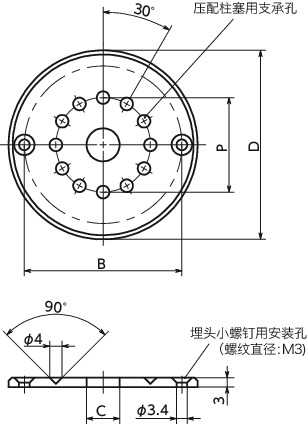

形状図
材质、表面处理
| ECK-IP | |
|---|---|
| 主体 | SUS303 |
特点
- 请与铝制控制旋钮ECK(ECK)、压配柱塞PPR(PPR)组合使用。
- 可通过配置在板上的压配柱塞用支承孔，以30°的角度进行12等分的分度。
- 希望变更等分数或需要刻度、符号标记刻印等时，请垂询客户中心。

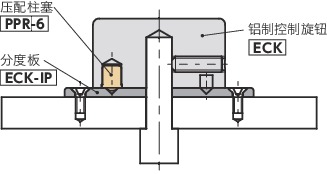

使用例
单位 : mm
| 型号 | D | C | P | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|
| ECK-42-R8-IP12 | 60 | 8.4 | 30 | 50 | 64 | CAD | 请求报价 |
| ECK-IP | |
|---|---|
| 主体 | SUS303 |
