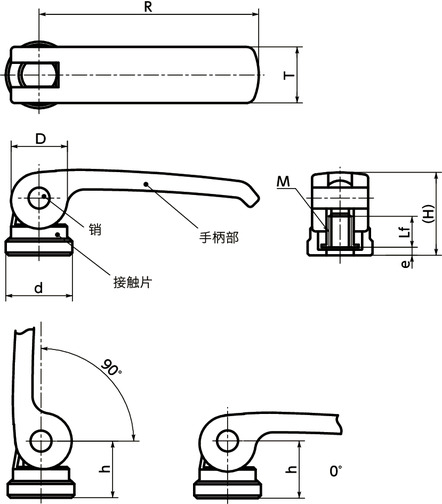

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf | R | T | D | d | H | h（0°） | h（90°） | e | 质量 （g） |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LWBF-44-M4 | M4 | 0.7 | 8 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 2.2 | 24 | BK | CAD | 请求报价 |
| LWBF-44-M4-SG | M4 | 0.7 | 8 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 2.2 | 24 | SG | CAD | 请求报价 |
| LWBF-44-M4-OR | M4 | 0.7 | 8 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 2.2 | 24 | OR | CAD | 请求报价 |
| LWBF-44-M4-RD | M4 | 0.7 | 8 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 2.2 | 24 | RD | CAD | 请求报价 |
| LWBF-44-M5 | M5 | 0.8 | 8 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 2.2 | 24 | BK | CAD | 请求报价 |
| LWBF-44-M5-SG | M5 | 0.8 | 8 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 2.2 | 24 | SG | CAD | 请求报价 |
| LWBF-44-M5-OR | M5 | 0.8 | 8 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 2.2 | 24 | OR | CAD | 请求报价 |
| LWBF-44-M5-RD | M5 | 0.8 | 8 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 2.2 | 24 | RD | CAD | 请求报价 |
| LWBF-63-M5 | M5 | 0.8 | 10 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 3 | 51 | BK | CAD | 请求报价 |
| LWBF-63-M5-SG | M5 | 0.8 | 10 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 3 | 51 | SG | CAD | 请求报价 |
| LWBF-63-M5-OR | M5 | 0.8 | 10 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 3 | 51 | OR | CAD | 请求报价 |
| LWBF-63-M5-RD | M5 | 0.8 | 10 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 3 | 51 | RD | CAD | 请求报价 |
| LWBF-63-M6 | M6 | 1 | 10 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 3 | 50 | BK | CAD | 请求报价 |
| LWBF-63-M6-SG | M6 | 1 | 10 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 3 | 50 | SG | CAD | 请求报价 |
| LWBF-63-M6-OR | M6 | 1 | 10 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 3 | 50 | OR | CAD | 请求报价 |
| LWBF-63-M6-RD | M6 | 1 | 10 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 3 | 50 | RD | CAD | 请求报价 |
| LWBF-82-M6 | M6 | 1 | 12 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 3.7 | 99 | BK | CAD | 请求报价 |
| LWBF-82-M6-SG | M6 | 1 | 12 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 3.7 | 99 | SG | CAD | 请求报价 |
| LWBF-82-M6-OR | M6 | 1 | 12 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 3.7 | 99 | OR | CAD | 请求报价 |
| LWBF-82-M6-RD | M6 | 1 | 12 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 3.7 | 99 | RD | CAD | 请求报价 |
| LWBF-82-M8 | M8 | 1.25 | 12 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 3.7 | 97 | BK | CAD | 请求报价 |
| LWBF-82-M8-SG | M8 | 1.25 | 12 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 3.7 | 97 | SG | CAD | 请求报价 |
| LWBF-82-M8-OR | M8 | 1.25 | 12 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 3.7 | 97 | OR | CAD | 请求报价 |
| LWBF-82-M8-RD | M8 | 1.25 | 12 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 3.7 | 97 | RD | CAD | 请求报价 |
| LWBF-101-M8 | M8 | 1.25 | 15 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 4.8 | 191 | BK | CAD | 请求报价 |
| LWBF-101-M8-SG | M8 | 1.25 | 15 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 4.8 | 191 | SG | CAD | 请求报价 |
| LWBF-101-M8-OR | M8 | 1.25 | 15 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 4.8 | 191 | OR | CAD | 请求报价 |
| LWBF-101-M8-RD | M8 | 1.25 | 15 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 4.8 | 191 | RD | CAD | 请求报价 |
| LWBF-101-M10 | M10 | 1.5 | 15 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 4.8 | 187 | BK | CAD | 请求报价 |
| LWBF-101-M10-SG | M10 | 1.5 | 15 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 4.8 | 187 | SG | CAD | 请求报价 |
| LWBF-101-M10-OR | M10 | 1.5 | 15 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 4.8 | 187 | OR | CAD | 请求报价 |
| LWBF-101-M10-RD | M10 | 1.5 | 15 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 4.8 | 187 | RD | CAD | 请求报价 |
材质、表面处理
| LWBF | |
|---|---|
| 手柄部 | 锌压铸件 静电喷涂（各种颜色） |
| 螺纹部 | 钢 三价铬酸盐处理 |
| 销 | 钢 三价铬酸盐处理 或 相当于SUS303 无电解镀镍 |
| 接触片 | 玻璃纤维增强尼龙6 |
特点
- 通过手柄的上下动作快速实现紧固、放开。
- 请与螺栓组合使用。通过螺栓进行紧固状态的调整。
- 采用将手柄部和销完全固定的结构，耐久性更强。即使反复使用，也不会因手柄部和销的接触面的磨损而导致松动。

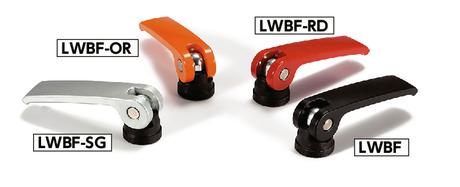

- 分为4种颜色。可根据用途选择。橙色和红色诱目性高，适于明确操作位置。亚光黑和银灰色是与机械、装置外观和谐的平和色调。
| 末尾符号 | 手柄部的颜色 |
|---|---|
| 无 | 亚光黑 |
| OR | 橙 |
| SG | 银灰 |
| RD | 红 |

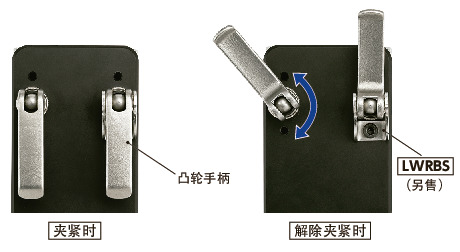

- 如果希望在放开时限制本体的旋转，请使用凸轮手柄用止转托架LWRBS（另售）。LWRBS
使用注意事项
反复使用会导致手柄部和接触片的接触部磨损、紧固力降低。请定期调整紧固状态。

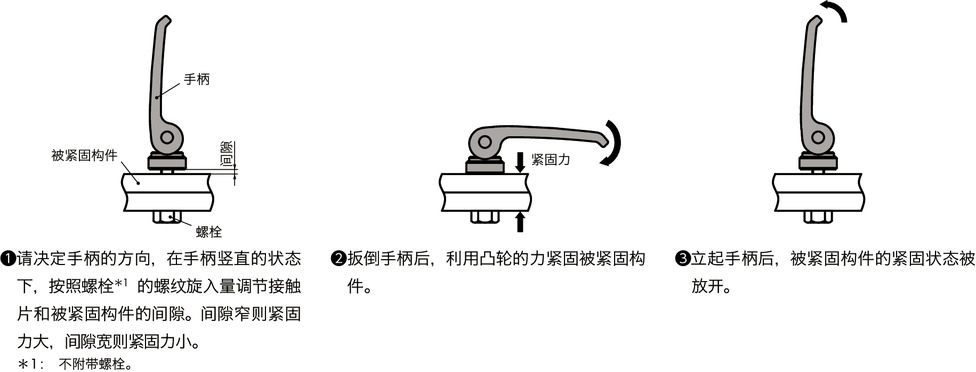

使用方法
为避免故障或损坏，安装至被紧固构件及调节螺栓时，请在手柄竖直的状态下进行。

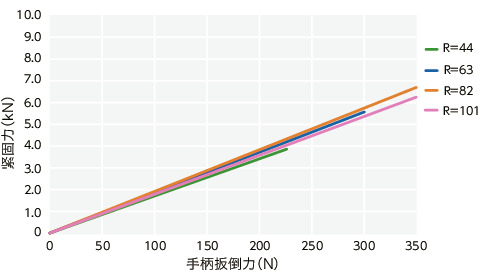

手柄扳倒力与紧固力的关系
紧固力的设定请勿超过组合使用的外螺纹零件的强度。
下述值为参考值，并非保证值。
