形状図
尺寸・CAD
单位 : mm
| 型号 | s | L | L1 | D | D1 | D2 | 适用的球型按钮 | 载荷（N） min./max. |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PPR-3 | 0.7 | 4 | 0.6 | 2.4 | 3 | 3.5 | BB-4 | 1.8/3.5 | 0.2 | CAD | 请求报价 |
| PPR-4 | 1 | 5 | 0.9 | 3 | 4 | 4.6 | BB-5 | 2.5/6 | 0.3 | CAD | 请求报价 |
| PPR-5 | 1.4 | 6 | 0.9 | 4 | 5 | 5.6 | BB-8 | 3/6.5 | 0.6 | CAD | 请求报价 |
| PPR-6 | 1.8 | 7 | 1 | 5 | 6 | 6.5 | BB-10 | 5.5/11.5 | 1 | CAD | 请求报价 |
| PPR-8 | 2.4 | 9 | 1.1 | 6.5 | 8 | 8.5 | BB-10 | 7/12.5 | 2 | CAD | 请求报价 |
| PPR-10 | 3.3 | 13 | 1.5 | 8.5 | 10 | 11 | BB-12 | 8.5/18.5 | 4 | CAD | 请求报价 |
| PPR-12 | 4 | 16 | 2.3 | 10 | 12 | 13 | BB-16 | 12/26.5 | 8 | CAD | 请求报价 |
材质、表面处理
| PPR | |
|---|---|
| 主体 | SUS304 |
| 球 | SUS440C （硬度54-60HRC） |
| 弹簧 | 相当于SUS631 |
特点

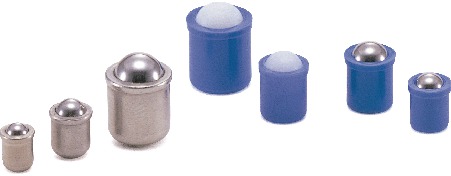

- 压入型球头柱塞
- 安装孔的推荐尺寸公差为H7。
- PPR为全不锈钢制。
- PPR-KD的球为塑料制。不会损伤工件。
- PPR-KU PPR-KD具有电绝缘性。
- PPR-KU PPR-KD的可使用温度：-30℃～50℃
