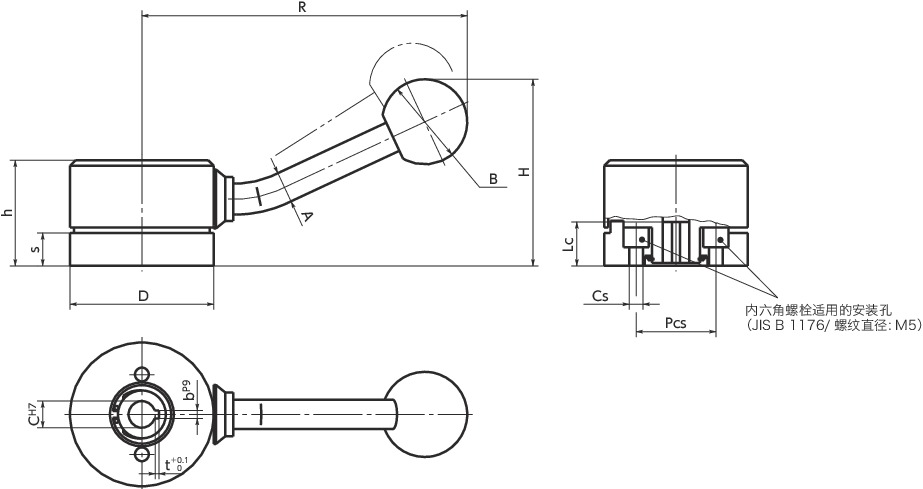

形状図
尺寸・CAD
单位 : mm
| 型号 | Lc＊1 | R | H | h | s | A | B | D | C | Cs | Pcs | P | t | b | α(°) | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LXX-54-C10-A | 16.5 | 122 | 68 | 37 | 13 | 11 | 32 | 54 | 10 | 5.2 | 30 | 44.5 | 1.1 | 3 | 22 | 470 | CAD | 请求报价 |
| LXX-54-C12-A | 16.5 | 122 | 68 | 37 | 13 | 11 | 32 | 54 | 12 | 5.2 | 30 | 44.5 | 1.1 | 4 | 22 | 470 | CAD | 请求报价 |
| LXX-60-C14-A | 18.5 | 125 | 71 | 39 | 15 | 11 | 32 | 60 | 14 | 5.2 | 36 | 50 | 1.3 | 5 | 19 | 620 | CAD | 请求报价 |
| LXX-60-C16-A | 18.5 | 125 | 71 | 39 | 15 | 11 | 32 | 60 | 16 | 5.2 | 36 | 50 | 1.3 | 5 | 19 | 620 | CAD | 请求报价 |
＊1： Lc尺寸为最大轴插入量。
材质、表面处理
| LXX | |
|---|---|
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
| 握柄 | 酚醛树脂（黑） |
| 盖子 | 聚缩醛（黑） |
| 膜片 | 铝 阳极氧化处理（银） |

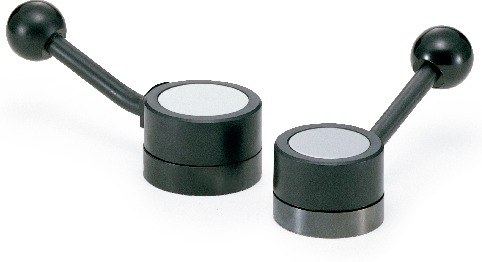

特点
- 可实现零背隙的定位、分度。
-
分为2种类型。
LXX-A----无锯齿
LXX-B----已加工锯齿（30齿）
构造
- 前端呈楔形的定位销与定位法兰的锯齿咬合，可实现零背隙的定位、分度。
- 抬起手柄时内置弹簧受到压缩，定位销与锯齿的咬合脱开，可旋转手柄。
- 需限制手柄旋转角度（定位角度）的范围时，在定位法兰中插入2根销即可（参阅使用例）。
- 定位法兰可使用2根内六角螺栓（螺纹直径：M5）固定到机械上。
- 盖子可使用螺丝刀等轻松拆卸。
关于LXX-A
- LXX-A未加工锯齿。可通过追加工锯齿，自由设定定位角度、分度角度。
- 容许背隙时，锯齿为方形或与定位销相符的圆孔即可。
- 需要零背隙时，请按照下图尺寸加工锯齿。
＊2： 不附带用于确认加工尺寸的针规。

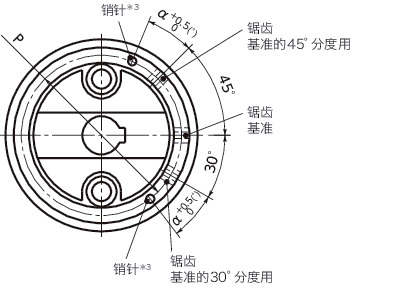

使用例
在30°、45°的位置进行分度时，通过3个锯齿和2根销针设定分度角度。在锯齿基准及距离锯齿基准30°、45°的位置加工分度用锯齿。
将φ3.5的销针立起，使其从定位法兰上突出7mm，限制旋转角度的范围。
α： 从锯齿(手柄位置)到销针中心的角度
＊3： 不附带分度角度用销针。
