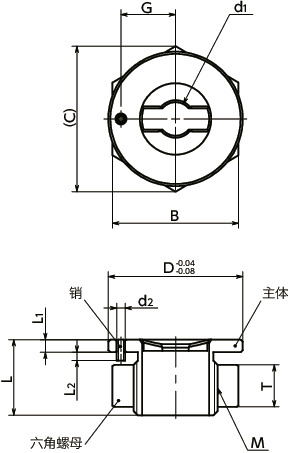

形状図
尺寸・CAD
单位 : mm
| 型号 | D | L | M（细牙） 螺纹公称直径 |
螺距 | L1 | d1 | d2 | G | L2 | B | T | C | 适用板厚 | 适用快速夹紧紧固件 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NQTBS-5-N | 25 | 16 | M14 | 1.5 | 3 | 5 | 2 | 10.5 | 2 | 22 | 8 | 25.4 | 6～10 | NQTS-5-BK
NQTS-5-F-BK NQTS-5-NI NQTS-5-F-NI |
37 | CAD | 请求报价 |
| NQTBS-8-N | 32 | 18 | M20 | 1.5 | 3 | 8 | 2 | 13 | 2 | 30 | 10 | 34.6 | 6～12 | NQTS-8-BK
NQTS-8-L-BK NQTS-8-F-BK NQTS-8-NI NQTS-8-L-NI NQTS-8-F-NI |
70 | CAD | 请求报价 |

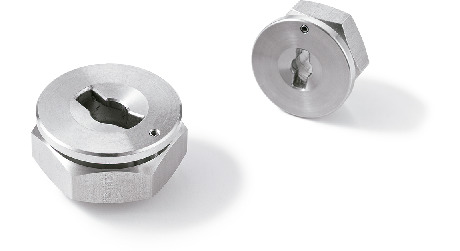

特点
- 将快速夹紧紧固件NQTSNQTS-NINQTS-FNQTS-F-NI安装到薄板上的专用凸轮基座。
- 夹紧部设计成锥形，便于插入快速夹紧紧固件的夹紧销。
- 不锈钢制。耐腐蚀性优良。
材质、表面处理
| NQTBS-N | |
|---|---|
| 主体 | 相当于SUS630 |
| 六角螺母 | 相当于SUS304 |

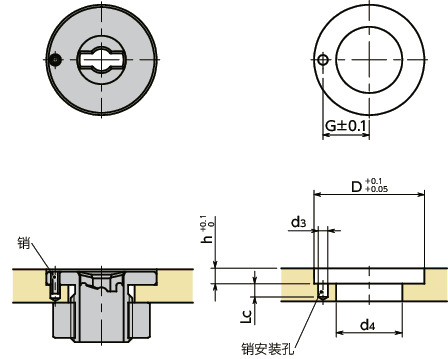

安装
请将快速夹紧紧固件NQTSNQTS-NINQTS-FNQTS-F-NI的夹紧销与NQTBS-N的销安装孔调整至相位一致后进行安装。NQTBS-N的销安装孔朝向取决于待安装板材侧的销孔加工位置。
单位 : mm
| 型号 | D | d4 | h | G | Lc | d3 |
|---|---|---|---|---|---|---|
| NQTBS-5-N | 25 | 15 | 3.5 | 10.5 | 3 | 2.2 |
| NQTBS-8-N | 32 | 21 | 3.5 | 13 | 3 | 2.2 |
