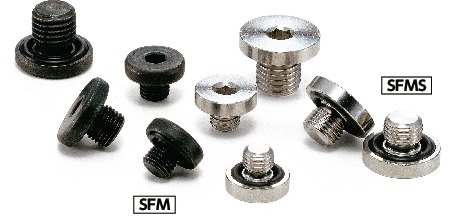

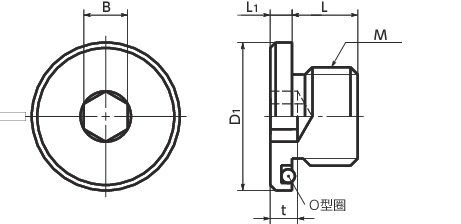

形状図
尺寸・CAD
单位 : mm
| 型号 | M 螺纹公称直径 |
粗牙/细牙 | 螺距 | L | D1 | L1 | B | t | O型圈 No. |
推荐紧固扭矩 （N・m） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFMS-M5 | M5 | 粗牙 | 0.8 | 6.5 | 12 | 3.5 | 2.5 | 2 | P7 | 3 | 3.1 | CAD | 请求报价 |
| SFMS-M6 | M6 | 粗牙 | 1 | 7 | 13 | 3.5 | 3 | 2.5 | P8 | 5 | 3.6 | CAD | 请求报价 |
| SFMS-M8 | M8 | 细牙 | 1 | 7 | 16 | 4 | 5 | 3.5 | P10 | 10.9 | 6.6 | CAD | 请求报价 |
| SFMS-M8-CS | M8 | 粗牙 | 1.25 | 8 | 16 | 4 | 4 | 3.5 | P10 | 10.9 | 7.1 | CAD | 请求报价 |
| SFMS-M10 | M10 | 细牙 | 1 | 8 | 19.5 | 4 | 5 | 4 | P12.5 | 13.7 | 11 | CAD | 请求报价 |
| SFMS-M10-CS | M10 | 粗牙 | 1.5 | 9 | 19.5 | 4 | 4 | 4 | P12.5 | 13.7 | 11 | CAD | 请求报价 |
| SFMS-M12 | M12 | 细牙 | 1.5 | 12 | 21 | 4 | 6 | 5 | P14 | 19.2 | 16 | CAD | 请求报价 |
| SFMS-M14 | M14 | 细牙 | 1.5 | 12 | 23 | 4 | 6 | 5 | P16 | 27.4 | 21 | CAD | 请求报价 |
| SFMS-M16 | M16 | 细牙 | 1.5 | 12 | 25 | 4 | 8 | 6 | P18 | 44.5 | 25 | CAD | 请求报价 |
| SFMS-M18 | M18 | 细牙 | 1.5 | 12 | 27 | 4 | 8 | 6 | P20 | 54.9 | 32 | CAD | 请求报价 |
| SFMS-M20 | M20 | 细牙 | 1.5 | 14 | 32.5 | 5 | 10 | 6.5 | P22.4 | 78.9 | 50 | CAD | 请求报价 |
| SFMS-M22 | M22 | 细牙 | 1.5 | 14 | 35 | 5 | 10 | 6.5 | P25 | 96.1 | 61 | CAD | 请求报价 |
| SFMS-M24 | M24 | 细牙 | 1.5 | 14 | 38 | 5 | 12 | 7.5 | P28 | 141 | 68 | CAD | 请求报价 |
| SFMS-M27 | M27 | 细牙 | 2 | 16 | 40 | 5 | 12 | 7.5 | P30 | 172 | 94 | CAD | 请求报价 |
相关服务
材质、表面处理
| SFMS | |
|---|---|
| 主体 | SUS304 |
| O型圈 | 氟橡胶 （JIS B 2401的4类D） |
用途
液压设备/气压设备/一般工业机械特点
- 由于附带有O型圈，因此无需在内螺纹侧构件上进行槽加工。
- 由于采用平行螺纹，因此不会发生类似于紧固锥形螺纹时内螺纹侧构件的变形现象。适合于安装、拆卸频繁的液压设备、气压设备等。
- 不锈钢制的SFMS将公制螺纹和平行管螺纹标准化。
