弹簧垫圈 节选自JIS B 1251：2018
弹簧垫圈

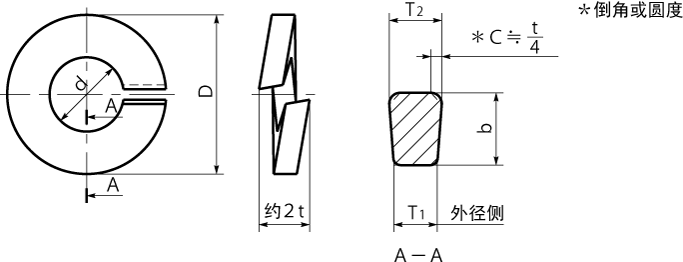

一般用弹簧垫圈(2号)及重载用弹簧垫圈(3号)的形状和尺寸
| 类型 | 一般用弹簧垫圈（2号）的尺寸 | 重载用弹簧垫圈（3号）的尺寸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 公称直径 | 内径d | 截面尺寸（最小） | 外径D （最大） | 内径d | 截面尺寸 | 外径D（最大） | ||||
| 基准尺寸 | 容许偏差 | 宽度b | 厚度t (1) | 基准尺寸 | 容许偏差 | 宽度b | 厚度t (1) | |||
| 2 | 2.1 | +0.25 0 |
0.9 | 0.5 | 4.4 | - | - | - | - | - |
| 2.5 | 2.6 | +0.3 0 |
1 | 0.6 | 5.2 | |||||
| 3 | 3.1 | 1.1 | 0.7 | 5.9 | ||||||
| (3.5) | 3.6 | 1.2 | 0.8 | 6.6 | ||||||
| 4 | 4.1 | +0.4 0 |
1.4 | 1 | 7.6 | |||||
| (4.5) | 4.6 | 1.5 | 1.2 | 8.3 | ||||||
| 5 | 5.1 | 1.7 | 1.3 | 9.2 | ||||||
| 6 | 6.1 | 2.7 | 1.5 | 12.2 | 6.1 | +0.4 0 |
2.7 | 1.9 | 12.2 | |
| (7) | 7.1 | 2.8 | 1.6 | 13.4 | 7.1 | 2.8 | 2.0 | 13.4 | ||
| 8 | 8.2 | +0.5 0 |
3.2 | 2 | 15.4 | 8.2 | +0.5 0 |
3.3 | 2.5 | 15.6 |
| 10 | 10.2 | 3.7 | 2.5 | 18.4 | 10.2 | 3.9 | 3.0 | 18.8 | ||
| 12 | 12.2 | +0.6 0 |
4.2 | 3 | 21.5 | 12.2 | +0.6 0 |
4.4 | 3.6 | 21.9 |
| (14) | 14.2 | 4.7 | 3.5 | 24.5 | 14.2 | 4.8 | 4.2 | 24.7 | ||
| 16 | 16.2 | +0.8 0 |
5.2 | 4 | 28 | 16.2 | +0.8 0 |
5.3 | 4.8 | 28.2 |
| (18) | 18.2 | 5.7 | 4.6 | 31 | 18.2 | 5.9 | 5.4 | 31.4 | ||
| 20 | 20.2 | 6.1 | 5.1 | 33.8 | 20.2 | 6.4 | 6.0 | 34.4 | ||
| (22) | 22.5 | +1.0 0 |
6.8 | 5.6 | 37.7 | 22.5 | +1.0 0 |
7.1 | 6.8 | 38.3 |
| 24 | 24.5 | 7.1 | 5.9 | 40.3 | 24.5 | 7.6 | 7.2 | 41.3 | ||
| (27) | 27.5 | +1.2 0 |
7.9 | 6.8 | 45.3 | 27.5 | +1.2 0 |
8.6 | 8.3 | 46.7 |
| 30 | 30.5 | 8.7 | 7.5 | 49.9 | - | - | - | - | - | |
| (33) | 33.5 | +1.4 0 |
9.5 | 8.2 | 54.7 | |||||
| 36 | 36.5 | 10.2 | 9 | 59.1 | ||||||
| (39) | 39.5 | 10.7 | 9.5 | 63.1 | ||||||
此时、T2-T1必须在0.064b以下。但b应为该表中规定的最小值。
备注 尽量不使用带有括号的公称直径。
垫圈的种类
| 类型 | 符号 | 适用的螺丝零件 |
|---|---|---|
| 一般用 | 2号 | 一般用螺栓、小螺丝、螺母 |
| 重荷重用 | 3号 | 一般用螺栓、螺母 |
