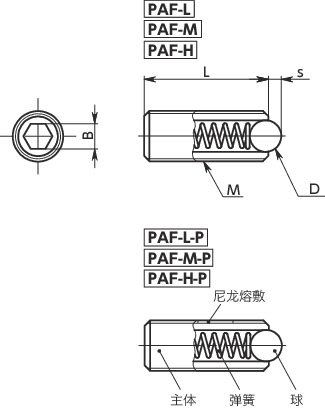

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | D | B | 适用的球型按钮 BB |
载荷（N） min./max. |
质量 （g） |
防松件 | 类型 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PAF-3-L | M3 | 0.5 | 0.5 | 6 | 1.5 | 1.5 | - | 1/2 | 0.4 | 无 | 轻载 | CAD | 请求报价 |
| PAF-4-L | M4 | 0.7 | 0.8 | 8 | 2.5 | 2 | BB-5 | 2/4.9 | 0.4 | 无 | 轻载 | CAD | 请求报价 |
| PAF-5-L | M5 | 0.8 | 0.8 | 11 | 3 | 2.5 | BB-5 | 2.9/9.8 | 0.9 | 无 | 轻载 | CAD | 请求报价 |
| PAF-6-L | M6 | 1 | 0.8 | 12 | 3 | 3 | BB-6 | 4.9/15 | 1.5 | 无 | 轻载 | CAD | 请求报价 |
| PAF-8-L | M8 | 1.25 | 1 | 14 | 4 | 4 | BB-6 | 6.9/20 | 3.2 | 无 | 轻载 | CAD | 请求报价 |
| PAF-10-L | M10 | 1.5 | 1.2 | 15 | 5 | 5 | BB-8 | 8.8/25 | 5.4 | 无 | 轻载 | CAD | 请求报价 |
| PAF-12-L | M12 | 1.75 | 1.8 | 19 | 7.1 | 6 | BB-10 | 9.8/29 | 10 | 无 | 轻载 | CAD | 请求报价 |
| PAF-16-L | M16 | 2 | 2.5 | 24 | 9.5 | 8 | BB-12 | 16/49 | 24 | 无 | 轻载 | CAD | 请求报价 |
| PAF-3-L-P | M3 | 0.5 | 0.5 | 6 | 1.5 | 1.5 | - | 1/2 | 0.4 | 有 | 轻载 | CAD | 请求报价 |
| PAF-4-L-P | M4 | 0.7 | 0.8 | 8 | 2.5 | 2 | BB-5 | 2/4.9 | 0.4 | 有 | 轻载 | CAD | 请求报价 |
| PAF-5-L-P | M5 | 0.8 | 0.8 | 11 | 3 | 2.5 | BB-5 | 2.9/9.8 | 0.9 | 有 | 轻载 | CAD | 请求报价 |
| PAF-6-L-P | M6 | 1 | 0.8 | 12 | 3 | 3 | BB-6 | 4.9/15 | 1.5 | 有 | 轻载 | CAD | 请求报价 |
| PAF-8-L-P | M8 | 1.25 | 1 | 14 | 4 | 4 | BB-6 | 6.9/20 | 3.2 | 有 | 轻载 | CAD | 请求报价 |
| PAF-10-L-P | M10 | 1.5 | 1.2 | 15 | 5 | 5 | BB-8 | 8.8/25 | 5.4 | 有 | 轻载 | CAD | 请求报价 |
| PAF-12-L-P | M12 | 1.75 | 1.8 | 19 | 7.1 | 6 | BB-10 | 9.8/29 | 10 | 有 | 轻载 | CAD | 请求报价 |
| PAF-16-L-P | M16 | 2 | 2.5 | 24 | 9.5 | 8 | BB-12 | 16/49 | 24 | 有 | 轻载 | CAD | 请求报价 |
| PAF-3-M | M3 | 0.5 | 0.5 | 6 | 1.5 | 1.5 | - | 1.5/2.9 | 0.4 | 无 | 重载 | CAD | 请求报价 |
| PAF-4-M | M4 | 0.7 | 0.8 | 8 | 2.5 | 2 | BB-5 | 3.9/9.8 | 0.4 | 无 | 重载 | CAD | 请求报价 |
| PAF-5-M | M5 | 0.8 | 0.8 | 11 | 3 | 2.5 | BB-5 | 4.9/20 | 0.9 | 无 | 重载 | CAD | 请求报价 |
| PAF-6-M | M6 | 1 | 0.8 | 12 | 3 | 3 | BB-6 | 9.8/29 | 1.5 | 无 | 重载 | CAD | 请求报价 |
| PAF-8-M | M8 | 1.25 | 1 | 14 | 4 | 4 | BB-6 | 13/39 | 3.2 | 无 | 重载 | CAD | 请求报价 |
| PAF-10-M | M10 | 1.5 | 1.2 | 15 | 5 | 5 | BB-8 | 19/49 | 5.4 | 无 | 重载 | CAD | 请求报价 |
| PAF-12-M | M12 | 1.75 | 1.8 | 19 | 7.1 | 6 | BB-10 | 20/59 | 10 | 无 | 重载 | CAD | 请求报价 |
| PAF-16-M | M16 | 2 | 2.5 | 24 | 9.5 | 8 | BB-12 | 29/98 | 24 | 无 | 重载 | CAD | 请求报价 |
| PAF-3-M-P | M3 | 0.5 | 0.5 | 6 | 1.5 | 1.5 | - | 1.5/2.9 | 0.4 | 有 | 重载 | CAD | 请求报价 |
| PAF-4-M-P | M4 | 0.7 | 0.8 | 8 | 2.5 | 2 | BB-5 | 3.9/9.8 | 0.4 | 有 | 重载 | CAD | 请求报价 |
| PAF-5-M-P | M5 | 0.8 | 0.8 | 11 | 3 | 2.5 | BB-5 | 4.9/20 | 0.9 | 有 | 重载 | CAD | 请求报价 |
| PAF-6-M-P | M6 | 1 | 0.8 | 12 | 3 | 3 | BB-6 | 9.8/29 | 1.5 | 有 | 重载 | CAD | 请求报价 |
| PAF-8-M-P | M8 | 1.25 | 1 | 14 | 4 | 4 | BB-6 | 13/39 | 3.2 | 有 | 重载 | CAD | 请求报价 |
| PAF-10-M-P | M10 | 1.5 | 1.2 | 15 | 5 | 5 | BB-8 | 19/49 | 5.4 | 有 | 重载 | CAD | 请求报价 |
| PAF-12-M-P | M12 | 1.75 | 1.8 | 19 | 7.1 | 6 | BB-10 | 20/59 | 10 | 有 | 重载 | CAD | 请求报价 |
| PAF-16-M-P | M16 | 2 | 2.5 | 24 | 9.5 | 8 | BB-12 | 29/98 | 24 | 有 | 重载 | CAD | 请求报价 |
| PAF-3-H | M3 | 0.5 | 0.5 | 6 | 1.5 | 1.5 | - | 2.2/5 | 0.4 | 无 | 超重载 | CAD | 请求报价 |
| PAF-4-H | M4 | 0.7 | 0.8 | 8 | 2.5 | 2 | BB-5 | 2.5/12.5 | 0.4 | 无 | 超重载 | CAD | 请求报价 |
| PAF-5-H | M5 | 0.8 | 0.8 | 11 | 3 | 2.5 | BB-5 | 11.2/24.1 | 0.9 | 无 | 超重载 | CAD | 请求报价 |
| PAF-6-H | M6 | 1 | 0.8 | 12 | 3 | 3 | BB-6 | 17.7/33.4 | 1.5 | 无 | 超重载 | CAD | 请求报价 |
| PAF-8-H | M8 | 1.25 | 1 | 14 | 4 | 4 | BB-6 | 21.4/45.3 | 3.2 | 无 | 超重载 | CAD | 请求报价 |
| PAF-10-H | M10 | 1.5 | 1.2 | 15 | 5 | 5 | BB-8 | 23.5/60 | 5.4 | 无 | 超重载 | CAD | 请求报价 |
| PAF-12-H | M12 | 1.75 | 1.8 | 19 | 7.1 | 6 | BB-10 | 24.1/63.7 | 10 | 无 | 超重载 | CAD | 请求报价 |
| PAF-16-H | M16 | 2 | 2.5 | 24 | 9.5 | 8 | BB-12 | 43.6/116.3 | 24 | 无 | 超重载 | CAD | 请求报价 |
| PAF-3-H-P | M3 | 0.5 | 0.5 | 6 | 1.5 | 1.5 | - | 2.2/5 | 0.4 | 有 | 超重载 | CAD | 请求报价 |
| PAF-4-H-P | M4 | 0.7 | 0.8 | 8 | 2.5 | 2 | BB-5 | 2.5/12.5 | 0.4 | 有 | 超重载 | CAD | 请求报价 |
| PAF-5-H-P | M5 | 0.8 | 0.8 | 11 | 3 | 2.5 | BB-5 | 11.2/24.1 | 0.9 | 有 | 超重载 | CAD | 请求报价 |
| PAF-6-H-P | M6 | 1 | 0.8 | 12 | 3 | 3 | BB-6 | 17.7/33.4 | 1.5 | 有 | 超重载 | CAD | 请求报价 |
| PAF-8-H-P | M8 | 1.25 | 1 | 14 | 4 | 4 | BB-6 | 21.4/45.3 | 3.2 | 有 | 超重载 | CAD | 请求报价 |
| PAF-10-H-P | M10 | 1.5 | 1.2 | 15 | 5 | 5 | BB-8 | 23.5/60 | 5.4 | 有 | 超重载 | CAD | 请求报价 |
| PAF-12-H-P | M12 | 1.75 | 1.8 | 19 | 7.1 | 6 | BB-10 | 24.1/63.7 | 10 | 有 | 超重载 | CAD | 请求报价 |
| PAF-16-H-P | M16 | 2 | 2.5 | 24 | 9.5 | 8 | BB-12 | 43.6/116.3 | 24 | 有 | 超重载 | CAD | 请求报价 |
材质、表面处理
| PAF-L | PAF-L-P | PAF-M | PAF-M-P | PAF-H | PAF-H-P | |
|---|---|---|---|---|---|---|
| 主体 | SCM435 四氧化三铁保护膜（黑） |
SCM435 四氧化三铁保护膜（黑） |
SCM435 四氧化三铁保护膜（黑） |
SCM435 四氧化三铁保护膜（黑） |
SCM435＊1 三价铬酸盐处理 |
SCM435＊1 三价铬酸盐处理 |
| 球 | SUJ2 （硬度55-60HRC） |
SUJ2 （硬度55-60HRC） |
SUJ2＊1 （硬度55-60HRC） 四氧化三铁保护膜 |
SUJ2＊1 （硬度55-60HRC） 四氧化三铁保护膜 |
SUJ2 （硬度55-60HRC） |
SUJ2 （硬度55-60HRC） |
| 弹簧 | SWPB | SWPB | SWPB | SWPB | SWPB | SWPB |
| 防松件 | 尼龙熔敷（尼龙11） | 尼龙熔敷（尼龙11） | 尼龙熔敷（尼龙11） |
＊1： 可根据主体和球的表面处理来区分载荷类型。
特点

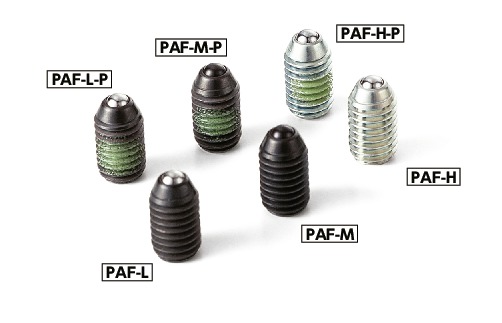

- 性价比优良的球头柱塞。
- 分别备有不带防松件和带防松件的轻载型、重载型和超重载型。
- 也生产尺寸、载荷、材质等特殊规格的产品。
- 可根据产品符号选择载荷类型以及防松件的有无。
| 产品符号 | 载荷类型 | 防松件 |
|---|---|---|
| PAF-L | 轻载 | 无 |
| PAF-L-P | 轻载 | 有 |
| PAF-M | 重载 | 无 |
| PAF-M-P | 重载 | 有 |
| PAF-H | 超重载 | 无 |
| PAF-H-P | 超重载 | 有 |
