螺栓孔径及沉头孔径 节选自JIS B 1001：1985
螺栓孔径及沉头孔径

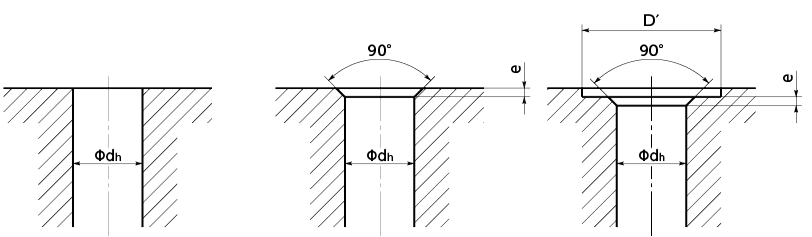

螺栓孔径及沉头孔径的尺寸
| 螺纹公称直径 |
螺栓孔径dh | 倒角e | 沉头孔径D′ | |||
|---|---|---|---|---|---|---|
| 1级 | 2级 | 3级 | 4级＊ | |||
| 2 | 2.2 | 2.4 | 2.6 | - | 0.3 | 7 |
| 3 | 3.2 | 3.4 | 3.6 | - | 0.3 | 9 |
| 4 | 4.3 | 4.5 | 4.8 | ( 5.5) | 0.4 | 11 |
| 5 | 5.3 | 5.5 | 5.8 | ( 6.5) | 0.4 | 13 |
| 6 | 6.4 | 6.6 | 7 | ( 7.8) | 0.4 | 15 |
| 8 | 8.4 | 9 | 10 | (10 ) | 0.6 | 20 |
| 10 | 10.5 | 11 | 12 | (13 ) | 0.6 | 24 |
| 12 | 13 | 13.5 | 14.5 | (15 ) | 1.1 | 28 |
| 14 | 15 | 15.5 | 16.5 | (17 ) | 1.1 | 32 |
| 16 | 17 | 17.5 | 18.5 | (20 ) | 1.1 | 35 |
| 18 | 19 | 20 | 21 | (22 ) | 1.1 | 39 |
| 20 | 21 | 22 | 24 | (25 ) | 1.2 | 43 |
| 22 | 23 | 24 | 26 | (27 ) | 1.2 | 46 |
| 24 | 25 | 26 | 28 | (29 ) | 1.2 | 50 |
- 4级主要适用于铸孔。
備考
- 在该表中规定的螺纹公称直径及螺栓孔直径中、带（ ）的尺寸有部分在ISO 273中没有规定。
- 可根据需要进行孔的倒角、其角度原则上为90度。
- 相对于螺纹公称直径、如果需要比该表中的沉头孔直径小或大的直径、请尽量从该表的沉头孔直径系列中选择数值。
- 沉头孔的面应相对于中心线成直角、沉头孔的深度以能进行黑色氧化膜处理为宜。
